挤压机双T传感器与单冲击脉冲传感器对比

发布于:2022年05月07日 作者:西马力 阅读:225

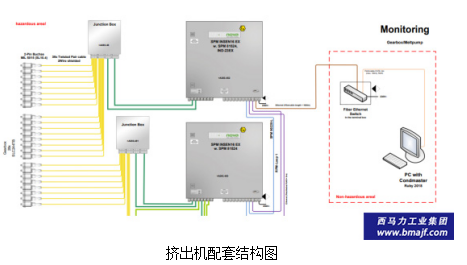

挤配机配套结构图

一、线路的接法对比

1、采集箱接法对比

采集箱接法对比

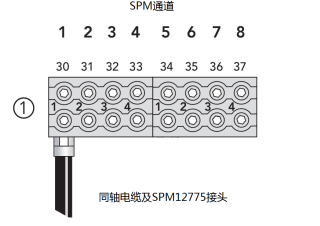

冲击脉冲同轴采集箱接法

冲击脉冲同轴采集箱接法

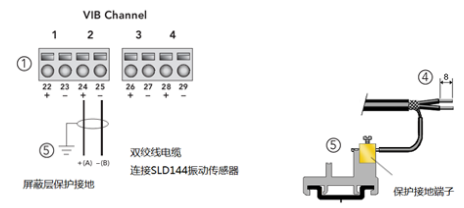

双T传感器采集箱接法

2、传感器接法对比

传感器接法对比

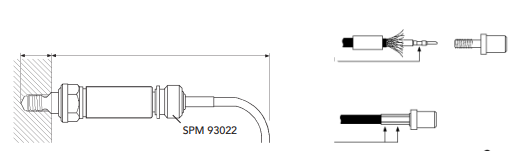

冲击脉冲传感器

冲击脉冲传感器

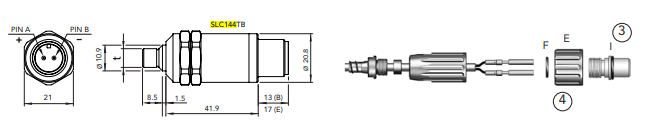

双T传感器接法

结论:冲击脉冲信号线的铠和传感器外壳连接与设备直接连接,易于有电气干扰,双T传感器的信号线正负直接信号正负,铠与采集单元地连接,设备与传感器外壳与铠不连接,不易受电气干扰。

示例:

信号质量及抗干扰对比

信号质量及抗干扰对比

单冲击脉冲传感器测点有时候会出现100Hz及120Hz的频率及其谐波信号。

二、现场施工的对比

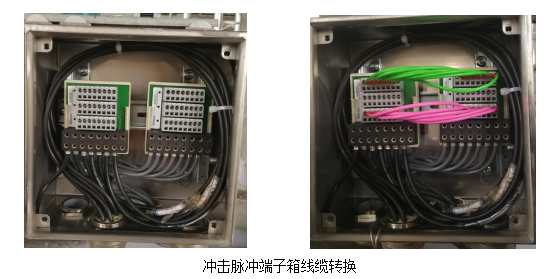

冲击脉冲子箱转换1

冲击脉冲子箱转换2

(有时客户还会把12775接头用线鼻子代替,影响线质量,如上图)

12775接头用线鼻子代替,影响线质量

双T传感器中间端子箱,可用15168接头(或国产航空接头)连接,不想用接头替换端子箱改用端子排也易于实现。

结论:双T传感器更符合客户仪表规范及习惯。

三、解决问题

冲击脉冲检测:

滚动轴承问题:轴承损伤(具体是那个部件损伤)、润滑、轴承安装质量、齿轮问题

振动监测:

机械振动问题:转子平衡、轴系对中、滑动轴承、基础松动、齿轮箱、磨碰、联轴器问题等……

双T传感器:二者结合

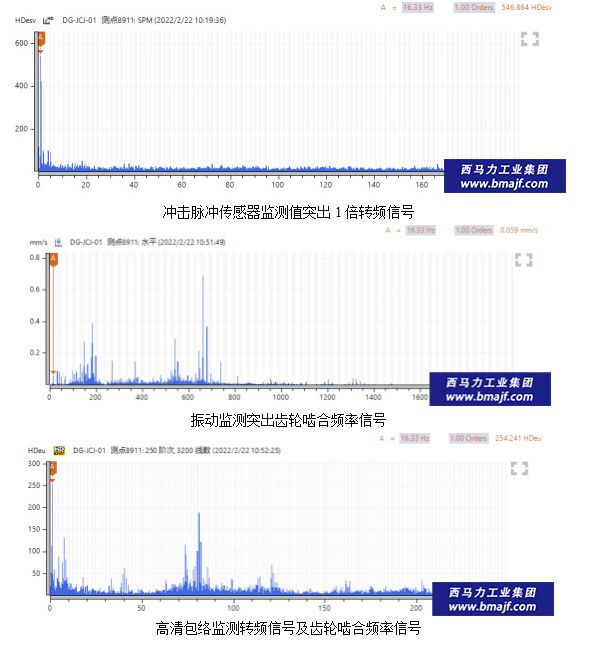

四、测试信号对比

同一位置不同技术对比

示例1

冲击脉冲测振值1

示例2

冲击脉冲测振值2

结论:双技术都监测更容易发现设备问题

五、升级改造

冲击脉冲硬件单元只局限与坏的传感器更换及软件升级。

双T传感器可进行采集单元升级,升级成影胜系统!

( 97.4% ) ( 2.6 % )
