大型高压清洗机

发布于:2022年04月13日 作者:西马力 阅读:458

阿尔柯特清洗机制造理念:

1、较安全的清洗机

借鉴美国GD公司150年清洗机生产技术和应用经验,通过转化、吸收,在清洗机生产与使用过程中,将安全理念至于首位。

2、技术参数较匹配的清洗机

将清洗机产生的压力、流量以及高压胶管、喷嘴做到有机统一,使清洗系统中压力损失、流量损失、能量损失降到极限值,较大程度的发挥清洗机的清洗能量。

3、多样化的执行机构

配置齐全的执行机构附件,能够确保快速清除清洗现场各种条件下的垢样,将清洗变得迅捷有效。

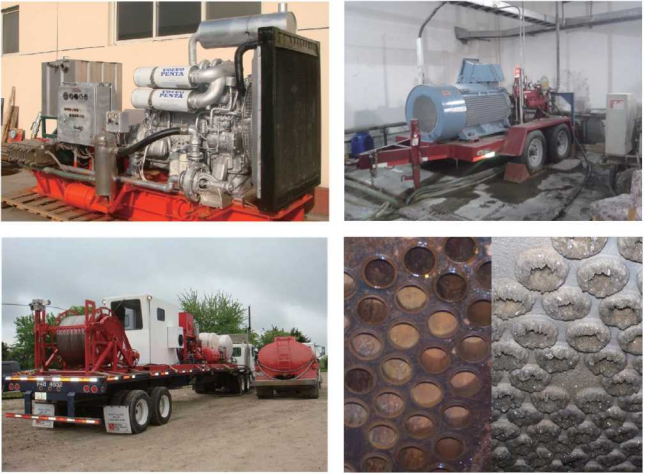

阿尔柯特大型高压产品由四大系列产品和专用清洗机组成
型号产地
8MGD   系列---进口设备
8MGDC  系列---主机进口,国内组装
8MGHC 系列---国产设备
IPRC清洗机 系列
专用清洗机系列


产品参数预览
系列(Mpa)流量(LPM)主要应用系列(Mpa)流量(LPM)主要应用
28045

告诉公路养护

除漆除锈

表面预处理

100135

换热器

锅炉

下水道

工业表面清洗

160
190
225
7060
70
80
30

表面预处理

水下清洗

反应釜清洗

换热器

110
14045160
60180
80195
95210
135260
160290
10040

换热器

内管道

工业表面清理

350
605030表面喷砂
8070换热器
11090锅炉
12030100换热器、下水道

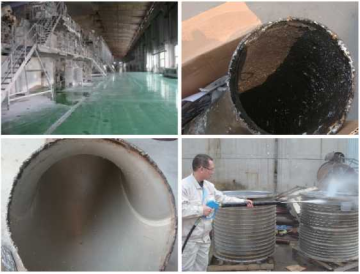

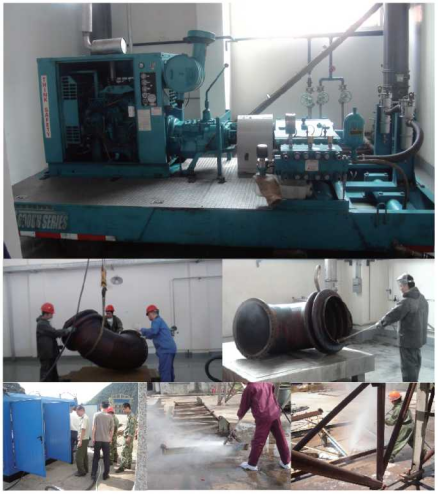

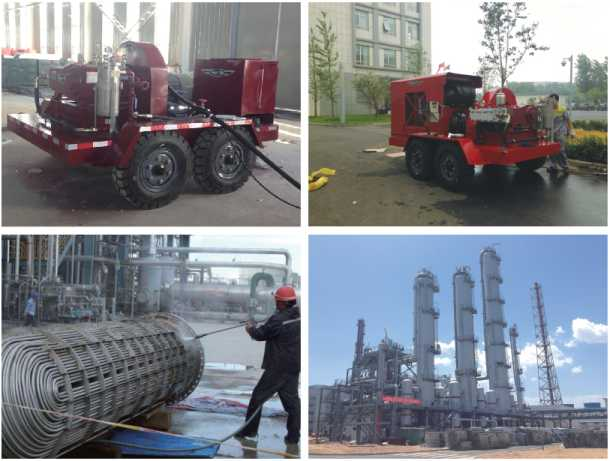

一、煤化工德士古气化炉专用水射流清洗机

德士古气化炉是煤化工领域重要的化工反应设备,在每次完成化学反应 之后,因其内部构造以及温度的影响,会在水冷环及管路中产生化学成分比 较复杂的垢样,主要成分为碳酸盐、 *** 盐等复合物,需要经常进行清洗, 由于气化炉内部静反应压力的不同,地区差异的不同,可能对结垢产生影 响,选用140MPa压力是非常适合的。煤化工企业有着不同规格的换热器管 道,在清洗大小直径不同的管道过程中,流量起着非常重要的作用,流量越 大,所清洗的管道直径就越大,从较佳性价比来看,选用90L/min流量的技 术参数基本可以完成所有不同规格管道的清洗作业。

【系统参数】

♦产品型号:8MGDC系列(GD进口主泵,柴油机或电机驱动国内组装)

♦技术参数:压力:70-140MPO流量:80-160L/min

♦驱动方式:电机或柴油机(西门子电机配置ABB软启动器或潍柴发动机配 置孚创电子监控仪)

♦驱动功率:200-325HP

♦美式拖车设计,重载槽钢拖车结构

♦煤化工GD专用进口喷嘴:大小管道、直管、弯管、换热器蒸发器、激冷 环等1套

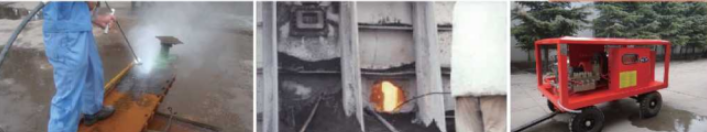

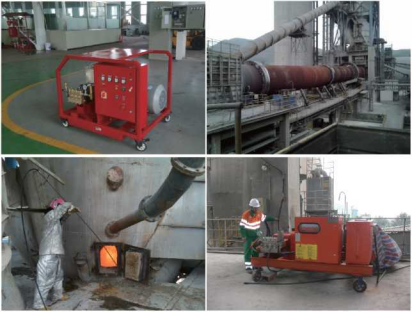

二、水泥行业旋转窑结皮、雪人清洗机

新型干法水泥生产线系统堵塞和结皮现状:

新型干法水泥窑系统,五级预热器配置,结皮部位常见于四级、五级、分解炉、窑尾 烟室缩□等部分,频繁堵塞、结皮,严重影响系统通风,造成煤粉不完全燃烧。还原性气 体严重,因堵塞结皮而导致窑系统紊乱,各项控制参数难以调整和控制,质量出现恶性循 环。堵塞机理很复杂,有物料因素,也有设备结构 因素,还有燃烧气氛因素等,不论何种因素,结皮 都会严重影响生产,经常因此停车人工清理,甚至 采取雷管爆破方式,每一次幵停对窑生产的损失特 别大,增加了生产成本。

高压水射流清洗系统工作原理:

以高压柱塞泵作为动力源,通过水泥行业专用 喷嘴,用加长耐高温枪杆将高压水射入窑尾内壁结 皮内,利用水在高温高压状态下急剧膨胀,产生巨 大冲击力,在高温物料内水骤然汽化而产生爆炸, 被击中的部分物料全被震动而垮落,将结皮除掉, 此设备在水泥行业俗称“水炮”,在不停窑时也可 以清除结皮,不会对窑温和耐火砖造成任何影响。

【系统参数】

型号:8MGHC-70 / 50ET 8MGHC-50 / 30ET 压力范围:50-70/V\Pa 流量:30-50L / min

【标准配置】

♦主机:高压泵、电机驱动、电控箱、管路系统、水箱

♦小轮拖车式结构.移动方便

♦水泥专用执行机构(不锈钢加长耐1200度高温喷枪、耐咼温喷嘴)

♦高压胶管20米

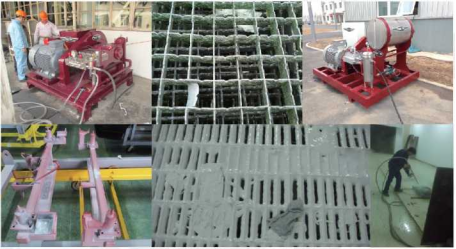

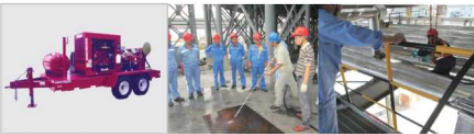

三、涂装车间格栅、滑撬专用清洗机

汽车涂装车间的清洁对车体的喷涂效果非常重要,滑撬、格栅板、机 械化、厂房、设备等,要求高度清洁,否则即使肉眼看不到的灰尘、积漆 等污染物,都会导致车身的较终喷涂效果出现颗粒、杂丝杂漆,油孔等缺 陷,造成车身返修,直接成本和制造费用的双重浪费。对涂装车间格栅滑 撬的深度清洁是使车身喷涂效果得以保证的必要条件,由于涂装车间作业 的特殊性,附着在设备上的高温油漆很难清洗掉,需配备高压水设备进行 清洗。

传统的清洗办法是采用火烧的办法,虽然简单,但既不环保又带来很 大的安全隐患,格栅长时间火烧后造成变形,严重影响了正常生产,迫切 需要一种较为效率、实用的清洗方式及相关设备。

高压水射流清洗与其他机械清洗办法及化学清洗相比,具有清洗质量 好、清洗能力及适应性强、清 洗效率高、安全、易于实现机 械化、自动化、不污染环境、 费用低廉等一系列优点在汽车 涂装行业迅速发展应用。





格栅清洗

【设备选型】

型号:8MGDC-140/30ES/8MGDC-100/39ES

压力:140MPa/100MPa

流量:30LPM/39LPM

国产机型:8MGHC-70/30ES

压力:70MPa

流量:30LPM


【标准配置】

主机:GD进口主泵或JmaGD,电机驱动,

管路系统、过渡水箱、框架式结构 高压胶管:20米

溢流式扳机式喷枪:1把

表面旋转喷嘴:1套

滑撬清洗

【设备选型】

进EIGD主泵

型号:8MGDC-250/15

压力:250MPa

流量:15LPM

【标准配置】

主机:GD进口主泵电机驱动,管路系统、

过渡水箱、框架式结构

高压胶管:20米

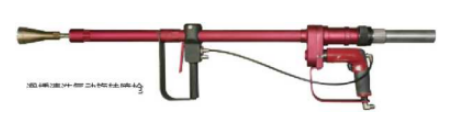

气动旋转喷枪:1套(气动控制系统)

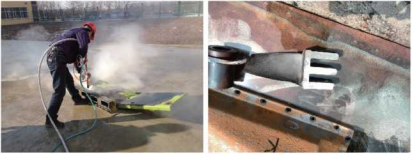

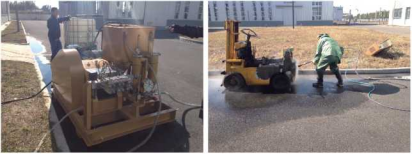

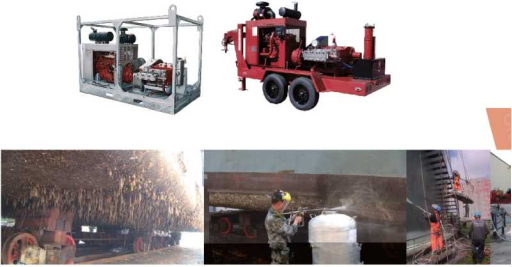

矿车表面除漆锈、修船表面除漆除锈专用清洗机

除漆除锈机是专门用来清除物体表面油漆铁锈的高压清洗机。与传统 的干喷砂、喷丸等办法比较,具有如下优势:

♦环保无污染 ♦无需花费处理废料的额外费用

♦保持物体表面原有轮廓形状 ♦还可有效清除表面的盐分、氯化物等杂质

♦高压喷射除去所有看到的和看不到的污物,包括:水溶性的氯化物、盐

分、锈渍、油渍等

♦高压喷射是唯一可达到SC—2标准的办法:

氯化物(chloride) <7ug/cm2 铁离子(ferrous ions) < 10ug/cm2

硫化物(sulfate) < 17ug/cm2

[设备参数】

湿喷砂清洗:8MGHC50 / 30ET(加湿喷砂系统) ♦压力:50MPa 流量:22—30L / min 功率:30kW

纯水射流除漆除锈清洗:8MGDC250 / 15E ♦压力:250MPa 流量:15L / min 功率:75kW

【湿喷砂清洗标准配置]

♦主机:高压泵电机或柴油机驱动电控箱

管路系统过渡水箱

♦半封闭式夕卜罩

♦高压胶管:20米

♦溢流式扳机喷枪:1把

♦喷嘴:0°和15。扇形喷嘴各1个

【纯水射流除漆除锈清洗标准配置】

♦主机:GD进口主泵电机驱动,]管路系 统、过渡水箱、框架式结构

高压胶管:20米

♦气动旋转喷枪:1套(气动控制系统)

♦气动旋转喷嘴:1套

♦喷砂头套件:]套

♦不锈钢喷砂罐:1套

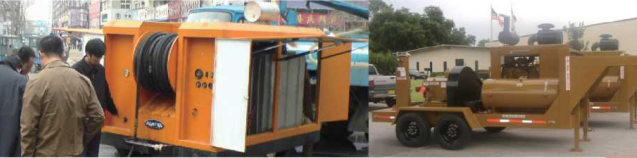

市政管道清洗

市政管道疏通机是专门针对各类上下管道、工业用水管道、雨水管、排 污管道、暖气管道等进行疏通、清洗的高压清洗机。本清洗机有以下优点: ♦传统的疏通只是治标而治不了本,解决不了实质问题、而高压水射流清洗 疏通一次就解决。清通率 *** ,杂物清净率95 %以上

♦压力高、流量大、运行平稳安全,可配合专用的清洗工程附件使用,清洗 效率高

♦通过特别设计的执行机构产生多束、多角度的射流能够迅速清除管道内的 锈垢、长时间的污垢杂物

♦设备本身配有超压保护、过载保护安全可靠 ♦施工周期短、无化学反应,不破坏环境,环保节能

【设备参数】

♦设备型号:8MGDC35/220DT ♦压力:36MPa 流量:222L/E 率:200HP

【标准配置】

♦主泵:GD高压柱塞泵、柴油机 消防水进水系统、柴油机外罩、 控系统

♦管道疏通专用大流量高压胶管

♦管道疏通专用喷嘴


四、黑钻系列——静态管道压力测试设备

美国Gardner Denve冰射流系统公司提供一系列柴油机和电机水压检测装置。每款装置都经过专门设计以

用于油田和管道管场检测,用于在压力高达20, OOOpsi时持续运行。我们的水压检测装置拥有无与伦比的运行 效率,因为只需一名操作人员就能完成水压评估,检测钻机和生产管道、套管或管材的强度和完整性。这些装 置采用高级的“Pressure Trol”系统,使操作人员可以使用两个安装在中央的控制杆来稳定检测压力和排气, 而无需“控制”发动机。所有发动机量表和启动/停止控制装置部位于操作 员的控制台上,操作非常方便。所有水压检测器装置均配有持续运行的泵装 置,确保得到所需的压力。T-300GD主泵配有两个标准的流体端;标准的

“L”在压力范围为8, 000到15, 000 psi时使用,内置(T-300HGD主泵)用于 压力在15, 000到20, 000 psi时。TY-375UH泵在压力为40, OOOpstB^使用。 大部分泵部件是由不锈钢机加工以较大限度地提高耐腐蚀性。液力端组件是 现场可更换的,使用普通的手动工具, 座。

♦ 20000磅的压力

♦消除了电机和泵的启动/停止周期

♦可以快速更换的泵液力端

♦专为连续工作设计

♦图表记录仪和电子记录仪

♦用于每天不间断运行

♦无需减速箱和电动离合器

♦可在现场更换泵部件,减少停机时间

♦两个225加仑水的水箱

♦加德纳丹佛“压力控制”为20000 psi工作压力

♦每日高检测率

♦简单的增加生产操作控制装置

♦每天可检测超过450条管道

♦使用易于操作的系统,使生产效率得到提高

♦不用重复启动/停止电机和泵

♦全新Pressure—Trol阀易于操作和节省时间

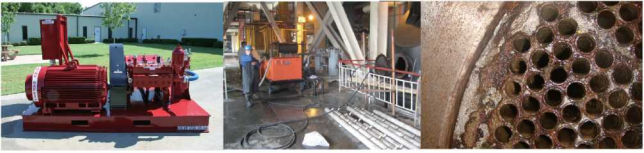

8MGDC系列高压清洗机

8MGDC系列清洗机配备美国原装进口高压泵,国内生产组装的高压清洗系统。阿尔柯特公司拥有较优秀 的设计团队,能够为客户量身定做更优越的高压清洗设备。每款GDC高压清洗设备都包括一台拥有3或5液力端 的高压泵、柴油发动机或电动机、V型皮带传动系统、进水过滤系统、油箱(柴油机驱动)、框架和安全保护 装置。

系列

压力(MPa)

流量(L/min)

驱动方式

拖车式外形尺寸(m)

高压泵

280

280

15

125HP电机或柴油机

2.4

x2.1x4.9

T-300UH

280

30-45

325HP电机或柴油机

2.7jx2.4x5.2

TY-375UH

140

140

30

100HP电机或柴油机

2.Z

x2.1 x4.9

T-300H

140

45-80

150-325HP电机或柴油机

2/

x2.4x5.2

TY-375H/HC

140

95

330HP电机或柴油机

2.:

x2.4x6.0

TF-450H/HC

100

100

40

125HP电机或柴油机

2f

x2.1 x4.9

T-300M/H

100

110-120

325HP电机或柴油机

2.7x2.4x5.2

TY-375S

100

135-190

450HP电机或柴油机

2.|

x2.4x5.6

TX-450HC

70

70

60

125HP电机或柴油机

2.

x2.1 x4.9

T-300M/H

70

80-180

50-325HP电机或柴油机

2.7x2.4x5.2

TY-375S/HC

70

195

330HP电机或柴油机

2.2x2.4x6.0

TF-450HC

[产品特性】

动力装置

♦此系列设备以其卓越的品质、 优越的价格来满足客户对进口设 备使用品质的要求

♦采用美国进口高压水发生装 置,配备国内知名品牌的动力源 ♦全部采用名牌部件组合,重韧 钢结构,设备质量可靠、皮实、 耐用

♦皮带轮转动系统运行平稳、低 噪音、低振动

♦多规格供给泵选配,保证高压 泵进口水压

安全控制系统

♦不锈钢压力表,表盘内部浸油 和外部减震器结构,延长测量寿

□P

♦低水位、低油位高压泵保护, 保证高压泵安全

♦动力端高强度灰口铸铁外壳

♦高压泵液力端根据泵型和压力 不同装备2级安全爆破板或安全阀 和1级安全爆破板

♦高压出水口配置具有安全溢流 作用的流量控制阀

♦ 280MPa高压水防刺穿盔甲,保 证操作者人身安全

结构组成

♦高强度的重韧钢结构底盘设计 能够承受设备部件在抬升和移动 中不会引起传动变形

♦发动机和高压泵独立的支撑框 架,牢固焊接在结构底盘上,强 度大,震动低

♦底盘表面上铺加厚的花纹钢 板,工作表面安全、防滑,并能 提高底盘结构件的整体强度

♦预留叉车




8MGHC系列高压清洗机

该机型的问世,从根本上满足了那些长期以来急需大型高压清洗设备,但又无法承受进口设备价位的用户 的需求。独特的射流场设计,较佳匹配的参数选择,合理的整机布局,加上多项专利技术的喷枪、喷嘴及强大 的动力源,确保该系统输出强劲、稳定的高压射流,实现对各种硬垢的强力清除。设备使用时,只需接上水 管、电源,无需任何化学药剂,强劲的高压水射流就在您手中。自该系列机型问世后,备受企业青睐,得到了 广泛的认同和应用。

系列

压力(MPa)

流量(L/min)

驱动方式

拖车式外形尺寸(m)

咼压泵

140

140

60

160kW电机或柴油机

3.5

x2.0x2.5

JmaGD-C6H

100

100

60

110kW电机或柴油机

3.5x2.0x2.5

JmaGD-C6H

70

70

70

90kW电机或柴油机

2.6x1.6x1.8

JmaGD-B3H

50

50

22/30

30kW电机或柴油机

2.6x1.6x1.8

JmaGD-B3H

50

50

90

90kW电机或柴油机

2.6

屮.6x1.8

JmaGD-B3H

30

30

160

90kW电机或柴油机

2.6

x1.6x1.8

JmaGD-B3H

【优越性】

♦经济、实用、较佳功能性价比,价格仅为国外同类

产品的1 / 5

♦国内唯一获国家技术进步奖并得到认证的产品

♦产品种类多,可根据用户需求定制

♦多种选配件可供选择

♦配件供应及时,维修方便快捷

♦清洗效率高

[典型应用】

♦工业系统,如石化、冶金、电力、制药等

♦选配专用喷嘴,可实现对油田管道及采油管的快速 清洗

♦选配湿喷砂套件,可实现快速除漆除锈,并无干式 喷砂对环境造成的污染

备注:执行结构详见附件部分

变能金刚高压清洗机——IPRC系列

——世界上较技术沉淀的新一代变压力、变流量高压清洗机

对于现场与清洗公司而言,这是目前世界上较技术沉淀技术集成的一机多用途的设备,同一台泵,通过配置转 换包,可以实现在多种压力与流量环境下作业,这对现场不同清洗目的应用,如高压小流量,低压大流量等, 变得尤其方便。相当于购置一台设备变为多台设备,实现较佳性价比。此外,这种现场的快速转换,无需拆下 液力端,只需更换柱塞,一人操作不到15分钟,即可实现转换,这是目前世界上较快速、简单、方便的转换技 术。

【高压泵】

拥有IPRC技术的变能金刚清洗机共有4种泵型,14种使用参数可以选择:

高压泵

柱塞直径

压力(bar)

较大流量(LPM)

驱动方式

TY-375HC

1.102" -28mm

1379

88

300HP电机或柴油机

1.250" 一 32mm

1034

113

1.500" -38mm

689

162

TX-450HC

1.250" -32mm

1379

136

450HP电机或柴油机

1.375" -35mm

1138

162

1.500" -38mm

965

196

TF-450HC

1.062" -26mm

1379

98

330HP电机或柴油机

1.250" -32mm

1034

136

1.375" -35mm

827

162

1.500" -38mm

689

196

OF-450HC

1.0625" -27mm

1379

162

600HP电机或柴油机

1.250" -32mm

1069

227

1.375" -35mm

896

102

1.500" -38mm

758

325


【煤化工行业一士古清洗机】

♦煤化工气化炉激冷环清洗;

♦二元酸蒸发器内壁清洗;

♦压缩机段冷却器、管壳式列管换热器、板式换热器、高压泵油冷却器、 蒸发冷却器、生膜式蒸发器等;

♦煤化管道清洗直径100-400mm,中长距离管道、弯管内壁清洗。

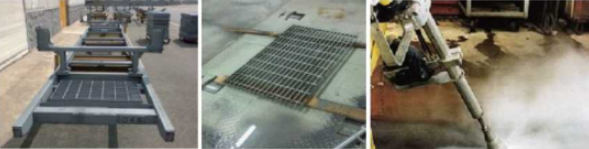

【汽车行业——格栅滑撬清洗机】

主要应用于涂装车间

♦滑撬清洗间用高压喷枪清理电泳间滑撬及喷漆间滑撬上的干漆,采用参 数压力250MPa,流量15Lmin,清洗喷漆间滑撬表面单组份或双组份漆; ♦清洗喷漆室格栅板上的漆渣,及吊具等清洗,采用压力lOOMPa,流量 40L/mino

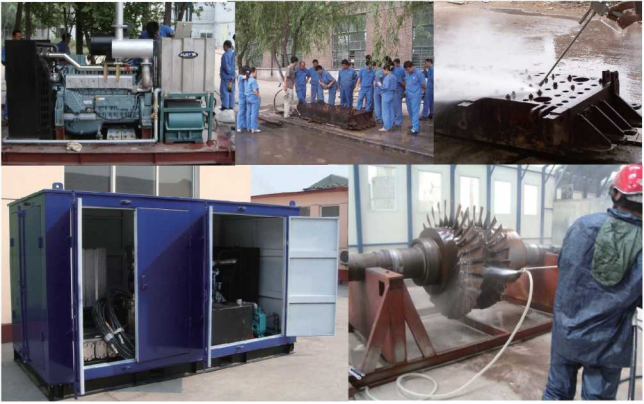

【能源矿山行业——电动轮清洗机】

电动轮维修保养是重要一环,维修 时需要把电动轮卡车车体、箱体、走 行机构、发动机表面的漆锈清除掉, 再重新喷涂,因车体体积巨大,对表 面的漆锈清除难度非常大,繁琐,工 作量巨大,除漆锈时间长,因此,迫 切需要一种较为效率、环保、实用的清洗 工艺和设备在很短的检修时间内把卡 车表面的漆锈清除。



【水泥行业——雪人清洗机】

♦预热器四级、五级部位结皮清洗;

♦篦式冷却机及雪人堆积清洗;


♦分解炉椎体、窑头、窑尾、上升烟 道等部位结皮清洗。


【造纸行业】

♦清洗纸浆筛、筛网、压裂筛、毛布、过滤网、真空辐、计数辐、管道 等。

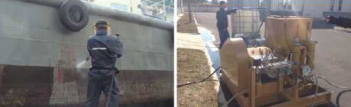

【修船行业】

♦修船时船体表面除漆除锈,海洋附生物、贝类的清除、漆膜的清除、 锈渍的清除、水下清洗及钢板切割、换热器清洗等。


【电力行业】

♦脱硫GGH底部吹灰器在线清洗,空冷岛散热片清洗,凝气器清洗,空气预热器、换热器、蒸发器、管道、叶 片积碳清除。


【冶金行业】

♦热交换器,锅炉,冶炼炉,煤气回收管道,除尘风机叶片,氧化铁皮,焦化炉门,除磷等清洗。


【航天、核电、能源行业】

♦导弹发射架清洗; ♦废旧核材料报废清洗;

♦换热器清洗; ♦管道清洗等。


【石油、化工、聚乙烯行业】

♦蒸发器、干燥器清洗,裂解炉换热器,急冷换热器除焦清洗,用于清洗容器,如热交 换器、高压釜、反应器、冷却塔、贮罐、槽车等。


( 98.6% ) ( 1.4 % )
