在线超声波喷淋清洗系统

发布于:2022年02月24日 作者:西马力 阅读:468

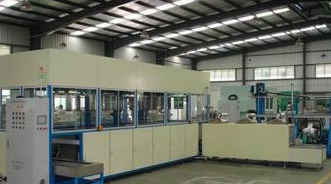

■全自动超声波清洗机 (机械臂多工位封闭式)

该设备是全封闭式设备,除上料和下料釆用人工,其余在设备内部可通过选择程序自动运行。控制系统可严格控制 和显示各个部件和各个清洗步骤的参数、报警信息和历史记录,也可釆用手动操作模式。主要用于清洗发动机等零部件 的脏污和积碳;是一款安全、稳定、便于维护的环保清洗设备

♦产品特点:

•全自动、全封闭式智能清洗设备;


•所有工作参数均可调节;

•两种清洗方式及两种清洗用水可切换;

•各项指标的安全性装置;

•完备的过滤系统;

•优质材料与知名品牌的合理配置;

•为压缩机、发动机、汽摩配件专业设计清洗工艺;

•设备的稳定性、便于维护性、环保性。

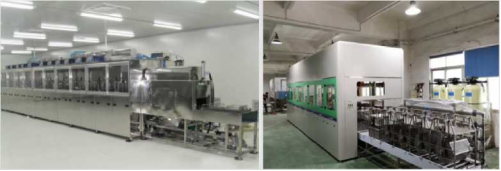

8MC8600/8槽,600个超声波换能器

【设备外形尺寸】

L10500mm(不含电控柜)*W2400mm*H3200mm

【设备总功率】约230KW

【电源电压】三相380V±10% ;220V±10%; 50HZ(5线)

【压缩空气】压力为0.4Mpa〜0.6Mpa

【清洗工艺与流程】

上料TT1槽:(热水超声波或鼓泡)预清洗1(除油)

TT 2槽:(热水超声波或鼓泡)预清洗2(除油)

TT 3槽:(热水超声波或鼓泡)清洗1

TT 4槽:(热水超声波或鼓泡)清洗2

TT 5槽:(超声波或鼓泡)冷水漂洗

TT 6槽:(超声波或鼓泡)去离子热水漂洗

TT 7槽:热风循环干燥1

TT 8槽:热风循环干燥2 TT下料

【选配】

去离子水系统和便携式电导率检测仪

8MC5325/5槽,325个超声波换能器

【设备外形尺寸】

L7500mm(不含电控柜)*W2400mm*H3200mm

【设备总功率】约120KW

【电源电压】三相380V±10% ; 220V±10%; 50HZ(5线)

【压缩空气】压力为0.4Mpa〜0.6Mpa

【清洗工艺与流程】

1槽:(超声波或鼓泡、热水)预清洗(除油)

2槽:(超声波或鼓泡、热水)清洗

3槽:(超声波或鼓泡)冷水漂洗

4槽:(超声波或鼓泡)热水漂洗

 5槽:热风循环干燥TT下料

【选配】

去离子水系统和便携式电导率检测仪

8MC5325/5槽,325个超声波换能器

【设备外形尺寸】

L7500mm(不含电控柜)*W2400mm*H3200mm

【设备总功率】约120KW

【电源电压】三相380V±10% ; 220V±10%; 50HZ(5线)

【压缩空气】压力为0.4Mpa〜0.6Mpa

【清洗工艺与流程】

1槽:(超声波或鼓泡、热水)预清洗(除油)

2槽:(超声波或鼓泡、热水)清洗

3槽:(超声波或鼓泡)冷水漂洗

4槽:(超声波或鼓泡)热水漂洗

 5槽:热风循环干燥TT下料

【选配】

去离子水系统和便携式电导率检测仪

多槽式超声波清洗机

阿尔柯特公司隆重推出超声波清洗机,清洗解决各积碳类污垢的零配件,该设备由多槽组成,设有若干超声波发生器(超 声波电源)和超声波清洗槽(粘接超声波换能器)。超声波发生器将工频电能转变成高频电信号,通过高频电缆输送到超声 波换能器上,换能器被加上高频电压后,产生强有力的超声振动,在液体中迅速传播,作用于超声波清洗槽内液体介质中, 从而将工件附着的污垢震落,达到清洗目的。同时设有若干加热漂洗槽,还有热风烘干槽。



槽数

整机重量

输入电压

内径尺寸

外径尺寸

超声波频率

超声波功率

加热功率

鼓泡风机

槽体材质

四槽

约 180Kg

AC 380V超声波 输入电压220V

500*300*300mm 每槽

1700*700*750

28KHZ

1000W*2

10KW

160W

不锈钢304

多槽式超声波清洗机特点:

•采用优质高性能换能器和独特的超声波发生器,清洗功率强劲,性能稳定。

•可采用水基性溶剂或环保有机溶剂清洗,有利于环保。

•采用SUS304不锈钢外壳,耐酸耐碱,外形美观大方。

•设有自动温控加热装置,温度控制范围室温-95°C。

•全电子式超声波控制系统(分体式)超声波发生器与清洗槽分体结构设计。

•整机性能更优越,操作更方便。

【订货号】8MC4 多槽超声波清洗机

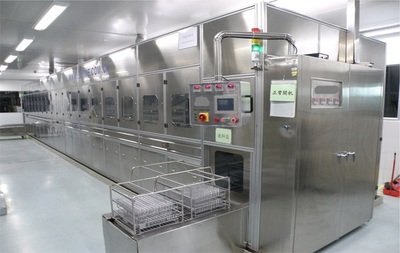

通过式超声波清洗机 (可加喷淋、烘干系统)

阿尔柯特隆重推出在线通过式超声波清洗机,可根被清洗零件的结构特点和污垢种类,我们可专门定制方案,为用 户量身定制通过式清洗系统。该设备集输送、超声、喷淋、过滤、烘干于一体,实现大批量自动行进式清洗,清洗效果好,清 洗速度大幅提高,既有序又整洁。


工艺流程

上料-喷淋-超声-喷淋-风刀-烘干-下料

♦主要技术参数

订货号

工作宽度

(mm)

工作高度

(mm)

载荷上线 (Kg/m)

盛液能力

(L)

加热功率 (Kw)

额定功率 (Kw)

设备重量

(Kg)

外形尺寸

(mm)

8MC1620

400

500

120

800

48

96

1100

7200X1800X2400

8MC4040

1000

1000

500

1600

60

140

1890

9500X1950X2000

性能特点:

•主机输送平稳可靠,速度可调,方便控制清洗洁净度;

•超声波发生器具有电流显示,功率可调节,操作更人性化;

•超声强度大,超声密度高,该超声驱动形式适于清洗油污、石蜡等难以清洗的产品,在多种行业得到广泛应用;

•超声波控制器采用独特的扫频驱动电路,彻底消除清洗盲区,杜绝了输出信号互相干扰,频率不谐振现象;

•设有前后两道喷淋装置,工器件清洁度更高;

•设计了过压、过温、过流保护线路,安全可靠有保障;

•控制面板设有急停按钮可便于控制。

( 98.4% ) ( 1.6 % )
