AT33新能源汽车电机检测仪

发布于:2022年02月09日 作者:西马力 阅读:8282

一、AT33用处

在不离开车辆的情况下测试电机。故障诊断可疑的电机,并立即知道问题是否在定子,转子,或连接。仪器可以单独使用,也可以与软件一起使用,这使您能够看到来自测试的所有基础数据。(线上订购优惠热线:400-8919-918)

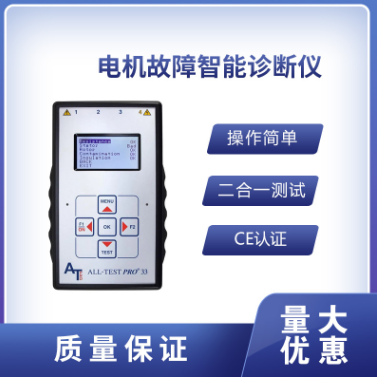

AT33电动汽车专用 [官方自营] AT33电动汽车专用
AT33是一款专门检测电动汽车电机状态的设备,线上渠道购买咨询可优惠。
券后价59000元
联系客服

1.静态测试

电阻电感阻抗电容相角

500V与1000V兆欧测试,读数较高999Mohm

2.动态测试

如静态测试需要进一步评估,或无可用基线,则应进行动态测试。
可测电动汽车、混合动力车用的永磁电机、电动机。收集定子与转子特征曲线与其它故障数据,进行智能评估。

电阻定子转子污染

动态测试

二、配件与案例

1.产品配件

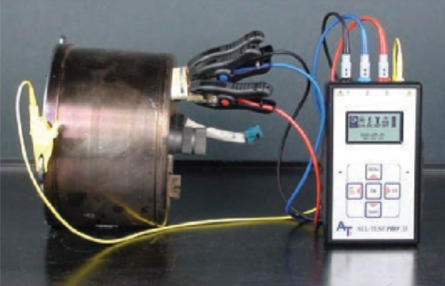

产品配件

2.具体应用

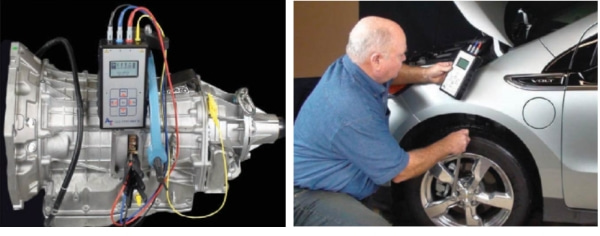

实际应用

三、产品参数

【测试频率】

50,100,200.400,800Hz

【测试值静态/参考值静态】

0.01-10000±1%,(无量纲计算值)

【定子测试动态】

可重复性士1%,(测量数据和计算偏差)

【转子测试动态】

可重复性±2%,(测量数据和计算偏差)

【电阻】

0.01-999Ω测量范围

0.01-99.92 ±1%,较大分辨率:0.01mΩ

100Ω-500Ω ±1.5%,显示为整数

501Ω-999Ω±2.5%,显示为整数

相间的相对准确度±0.1%真正的4线开尔文测量

(补偿电压)

损耗因子-DF(机座—定子)

1- *** 测量范围(以百分比表示)

1-10%土0.5(C=10-1000nF)

10-30%±1.0

(此特性是基于电池操作和USB未连接到PC)

电容(机架一定子)

2-2000nF测量范围

10-2000nF±5%

(这是基于电池操作和USB不连接到PC)

【电感】

1-999mH 测量范围@100Hz

1-200mH ±2%,所有其他值 ±3%

【绝缘电阻】

0-999MΩ @1000V,0-500MΩ @500V

1-100MΩ ±3%,所有其他值±5%

【外壳】

材料一聚碳酸酯,UL94-V2

【安全性】

根据IEC61010-1cat.lll 1000V

【连接】

3x电机输入/输出线

4针推拉式连接器,高压输出安全插座

PC通讯-USB类型B连接器

充电器输入-2.5mm直径中心销直流插口

【显示】

液晶显示器,单色128x64像素(3.1英寸)观看面积=69X36.5毫米,白色LED背光电池2个锂离子电池,≥2100mAH容量

【储存温度】

20°Cto+60°C(-4Fto+140°F)

操作温度

10°Cto+50°C(+14°Fto+122°F)

【湿度】

0-80%相对湿度,不凝结

电磁兼容性

EN61000-6-4(放射)

EN61000-6-2(抗扰性)

【仪器规格】

尺寸:126x218×51毫米(5寸x8.6寸x2)(WxLxH)

(基本外壳尺寸,无小突起)

重量:0.7kg(1.5b.)

【配件】(包括)

3x开尔文夹测试线和推拉连接器

1x测试引线,4毫米安全插头和MC“海豚”夹充电适配器,通用输入类型100-240VAC,输出9VDC@1.7A

硬质包装箱及用户手册

【配件不包括】

用于进一步分析的AT33软件,1USB线1m

仪器和测试引线软携带袋

【质保】

1年有限质保;可选2年可校准
