振动频谱识图手册！旋转机械 10 大典型故障，新手也能秒判

01 为什么你总误诊振动故障？

振动频谱分析，是旋转机械故障诊断核心的技术，没有之一。

很多工程师现场误诊、判不准、判不全，核心原因只有两个：

1. 分不清相似故障的频谱差异
2. 只会看主峰，不会看谐波、边带、时域特征

本文整理现场常用、高频的 10 大旋转机械振动故障，全部采用「口诀 + 特征 + 避坑区分」实战写法，看完直接落地，告别教科书式误诊。

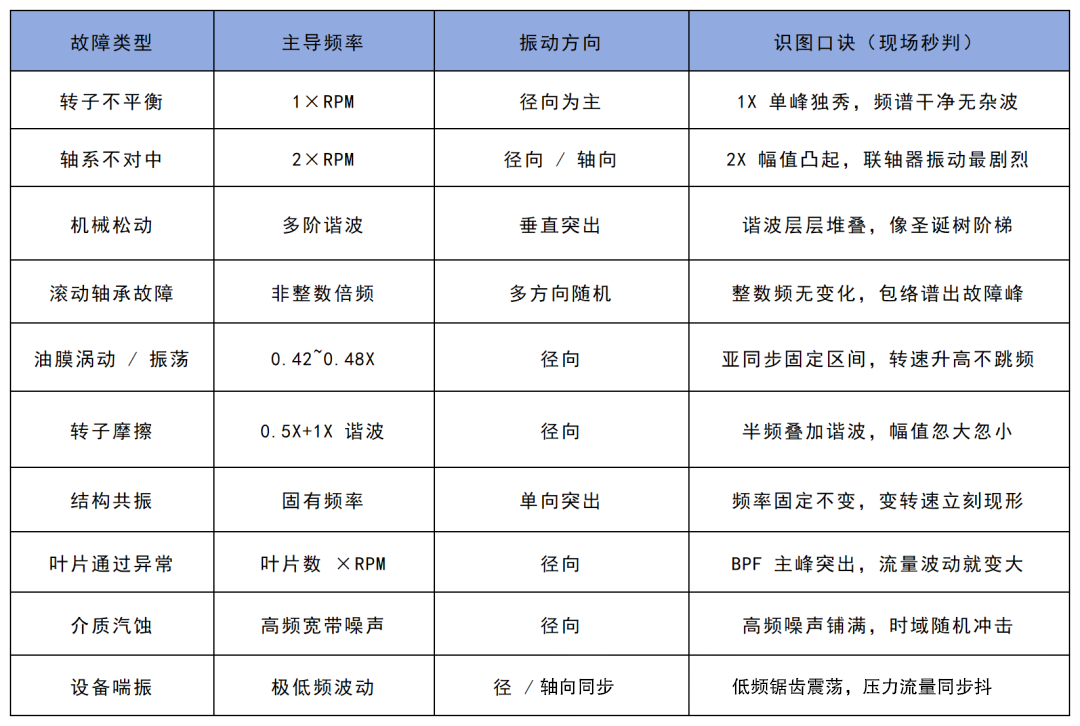

02 十大故障简速查表（手机秒看）

03 十大故障逐条实战解析

1、转子不平衡｜1X 一柱擎天

核心特征：整段频谱只有1 倍转频（1X） 占据保障主导，占总振动 80% 以上，无多余谐波，频谱非常干净。

现场现象

• 力不平衡：各方向振动相位一致
• 力偶不平衡：转子两端相位差 180°
• 悬臂转子：径向 + 轴向同时波动

常见原因：叶轮结垢磨损、转子弯曲、装配偏差、腐蚀缺损

避坑区分

纯 1X = 单纯不平衡；

1X+2X = 不平衡 + 不对中复合故障；

1X + 多谐波 = 不平衡 + 松动复合故障。

2、轴系不对中｜2X 主峰当家

核心特征2 倍转频（2X） 显著抬高，普遍达到 1X 幅值 50% 以上，严重时出现 3X、4X 高阶谐波。

两类不对中快速区分

• 平行不对中：径向振动大，2X＞1X
• 角度不对中：轴向振动大，伴随轻微 2X

常见原因：安装对中偏差、热膨胀补偿不足、基础沉降、管道应力牵拉。

3、机械松动｜圣诞树谐波

核心特征：1X、2X、3X 规律性多层谐波，形似圣诞树；严重工况出现0.5X 半频，是松动铁证。

松动三类场景：基础软脚、地脚螺栓、轴承座间隙松动，垂直方向振动明显大于水平方向，相位紊乱。

4、滚动轴承故障｜包络谱辨真假

轴承故障特点：故障频率不是转速的整数倍。

包含四大核心频率：BPFO 外圈、BPFI 内圈、BSF 滚动体、FTF 保持架。

故障演变四阶段

• 早期：超声波微损伤，普通频谱看不出，仅包络谱异常
• 中期：500~2000Hz 出现故障峰，伴随边带
• 后期：谐波密集，肉眼可见磨损
• 末期：特征峰消失，全域噪声覆盖

✅ 实战结论：轴承早期故障，看加速度包络，不看速度值。

5、油膜涡动 / 振荡｜亚同步锁定

标志性频率：0.42~0.48 倍转频

• 油膜振荡：转速超临界 2 倍后，频率锁死固有频率，不再升频

高发场景：高速、轻载、油温偏高的滑动轴承设备。

6、转子摩擦｜飘忽不定的半频

频谱形态和松动相似，但区别：幅值、相位极度不稳定。

特征：0.5X 半频 + 1X 谐波叠加，工况微小变化，振动就剧烈波动。

诱因：动静间隙过小、热变形、轴弯曲、局部蹭壁。

7、结构共振｜与转速无关的固定尖峰

频谱出现固定频率尖峰，不随转速变化。

转速靠近固有频率→振幅暴增；转速偏离→振幅快速回落。

排查方式：启停扫频 + 锤击测固有频率，快速确诊。

8、叶片通过频率异常（BPF）

BPF = 叶片数 × 转速故障特征：BPF 主峰升高、谐波增多、两侧出现边带。

一般对应：叶轮偏心、流道堵塞、蜗壳间隙不均、轻微汽蚀。

9、汽蚀｜高频噪声层

300Hz~15kHz 区间铺满平坦高频噪声，时域大量随机冲击。

现场听感：泵体内持续砂砾撞击声。

诱因：入口压力不足、流量超标、介质温度过高汽化。

10、喘振｜低频大幅锯齿波动

极低频周期性震荡，时域呈锯齿波形，压力、流量、振动同步剧烈抖动。

多发生在风机、压缩机工况失稳、防喘振阀失效、管路阻力过大。

04 工程师实战三步诊断法

第一步：看方向、定区域

径向振动高 → 优先查：不平衡、松动、汽蚀

轴向振动高 → 优先查：不对中、推力故障

第二步：看主峰、定大类

1X → 不平衡

2X → 不对中

0.42~0.5X → 涡动、松动、摩擦

固定频 → 共振

非整数频 → 轴承故障

第三步：看结构、辨复合故障

• 多层谐波 = 松动 / 严重不对中
• 高频噪声 = 汽蚀 / 轴承早期损伤
• 边带密集 = 叶轮、齿轮、转子故障
• 随温 / 随负荷变化 = 热变形、不对中、汽蚀

05 总 结

现场设备单一故障极少，复合故障居多。

仅靠主峰判断，90% 容易误诊。

💡真正精准的诊断逻辑是：频谱特征 + 时域波形 + 相位 + 工况参数 + 设备历史 综合判断。

建议所有运维团队：建立设备基准频谱库，用趋势对比代替单点判断，实现从被动抢修到预判维护。
