西马力某水泥厂电机检测案例

发布于:2022年12月07日 作者:西马力 阅读:306

一、企业与设备概况:

甘肃某水泥厂辊压机是企业的重要设备,辊压机电机的安全运行关系到整个生产线的安全运行。设备图片如下:


现场电机型号:

电机类型:交流 500KW 电机

电压:10000V       电流:40A 功率:500KW 转速:739.9RPM 频率:50HZ


二、推荐西马力控股集团电机数据采集与智能分析仪:

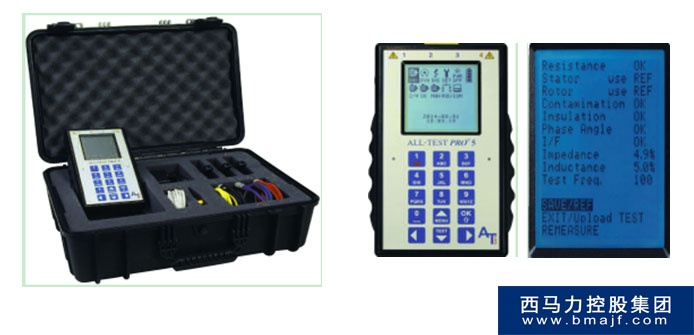

电机数据采集与智能分析仪(加强型AT7P)


电机电路分析技术(MCA

对电机电路进行快速评估。以一种非破坏性的检测办法,评估电机控制单元或者电机本身的健康状况。实时显示定转子,接线, 污染,绝缘状态信息.

动态定转子特征曲线

用于对定子和鼠笼型转子健康状况进行评估。在电机入厂使用前进行完整的检测。

静态测试值(TVS

TVS值是通过对三相电机静态检测计算出来的,作为电机健康指数参考值,电机定转子的故障会使TVS值发生变化。


三、客户方设备主要问题:

不能随时知道电机的健康状况和寿命评估。


四、西马力解决方案:


五、产品使用体验

    客户通过对西马力电机数据采集与智能分析系统的使用。评价是着这样的“西马力电机数据采集与智能分析系统,在分析数据的时候不需要电机解体,在几分钟内就能检测出电机的潜在故障。通过软件还能做出一个健康评估,这
设备管理提供很好的技术支持!


结果分析:

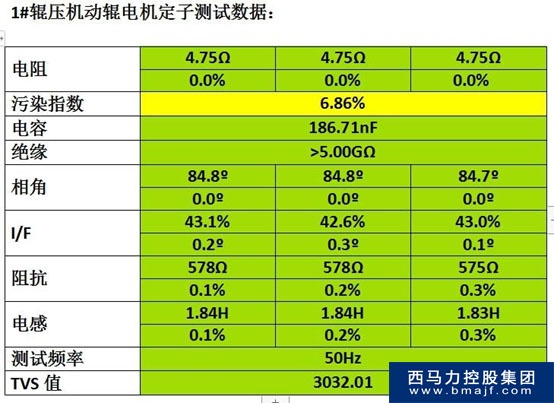

 1.电机定子绕组

(1)、三相直阻测试值偏差在标准范围内,指示三相直阻平衡;

(2)、绕组污染指数超过标准范围(标准值为 6),指示定子绕组内部存在污染情况,建议在停机检修时进行清灰处理;

(3)、绕组绝缘值为 5.00GΩ,无绝缘接地现象;

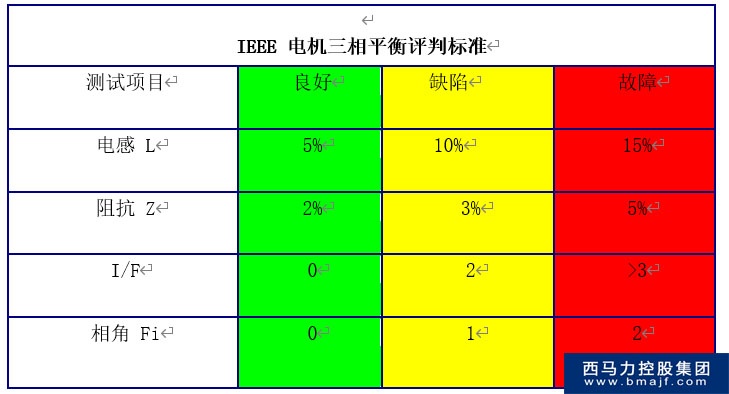

(4)、三相相角与 I/F 值的偏差值均在标准范围内,指示绕组无匝间、线间或相间短路现象。

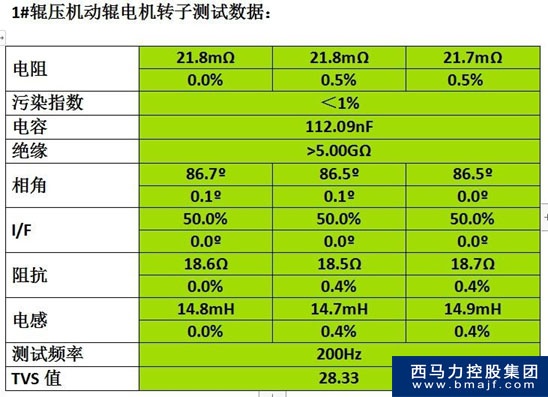

2、电机转子绕组

(1)、三相直阻测试值偏差在标准范围内,指示三相直阻平衡;

(2)、绕组污染指数在标准范围内,指示绕组污染状况良好;

(3)、绕组绝缘值为 5.00GΩ,无绝缘接地现象;

(4)、三相相角与 I/F 值的偏差值均在标准范围内,指示绕组无匝间、线间或相间短路现象。

综上所述,该电机定子绕组内部存在污染指数超标。电机数据采集与智能分析仪(ATP),不解体静态诊断电机故障,方便快捷评估电机健康状况,该仪器得到用户的认可和好评。
