化工行业设备状态监测应用案例

发布于:2022年09月23日 作者:西马力 阅读:471



设备名称: 风机、减速箱和泵

监测类型:冲击脉冲和振动监测

1. 概述

采用西马力SPM手持仪器在风机、减速箱、泵等设备进行状态监测。

本次测试中采用了SPM应用的冲击脉冲技术和振动测试手段分别测量了10台设备的1-2个点

其中SPM冲击脉冲技术主要针对检测设备的轴系问题,尤其是轴承早期故障问题;

2. 基本信息

数据获取: 1、钻石


一、 测量结果分析

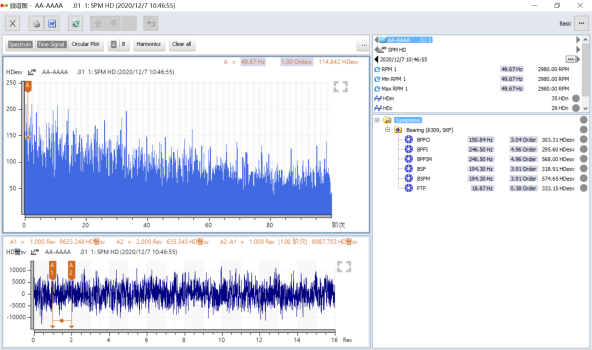

1.100C3油站蒸汽小透平

症状:轴承润滑不好

严重程度:一般

处理建议:

Hdm35且冲击值均匀应为轴承均匀磨损所致无需更换(-19-21为绿色良好)。

Hdc29 是轴承润滑油的问题,更换或化验(-19-21为绿色良好)

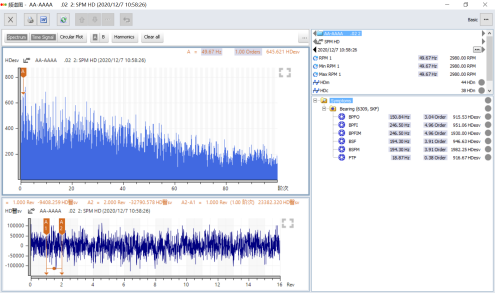

2.100C2油站蒸汽小透平

症状:轴承润滑不好

严重程度:中度

处理建议:

Hdm44且冲击值均匀应为轴承均匀磨损所致无需更换(-19-21为绿色良好)。

Hdc38是轴承润滑油的问题,更换或化验(-19-21为绿色良好).

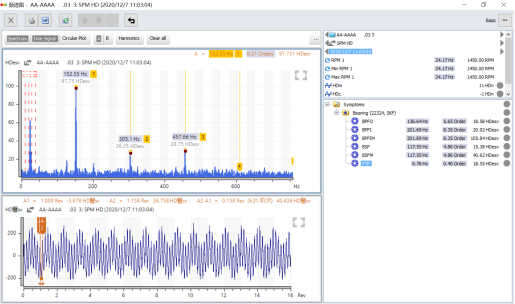

3、75T锅炉风机

症状:152.55信号

严重程度:无

处理建议:怀疑152.55Hz信号为风机扇叶的转频信号,有平衡差的问题

Hdm值轴承损伤11良好(-19-21为绿色良好)

Hdc值轴承润滑-1良好 (-19-21为绿色良好)





4、300P01B齿速箱

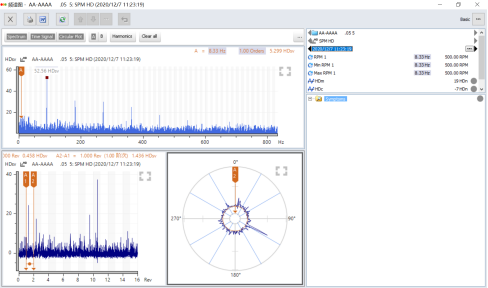

1.输出轴

症状:轴承良好,齿轮啮合基本可以

严重程度:无

处理建议:无

轴承和润滑良好

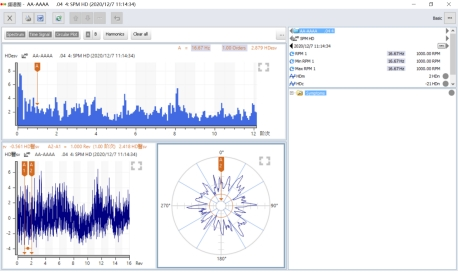

2 中间轴

症状:齿轮个别齿受力大有磨损

严重程度:一般

处理建议:注意观察圆坐标高点齿变化,不断增大趋势时需择机检查。

Hdm值轴承损伤19良好(-19-21为绿色良好)

Hdc值轴承润滑-7良好 (-19-21为绿色良好)




5、300P01C齿速箱

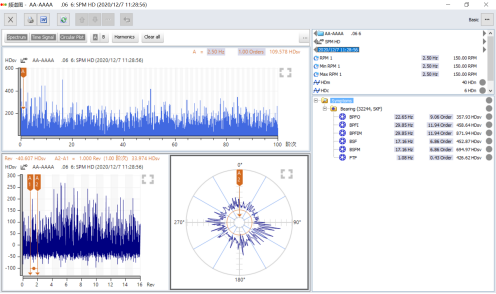

1.输出轴

症状:轴承良好,齿轮啮合基本可以

严重程度:无

处理建议:如圆坐标个别位置扩大说明齿的磨损问题

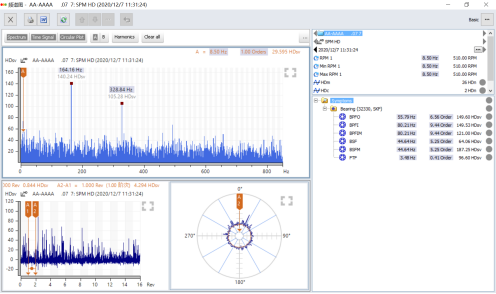

2 中间轴

症状:164.16Hz信号

严重程度:轻微

处理建议:判断此轴齿数21164.16Hz信号应为齿轮啮合频率,齿轮啮合注意观察,啮合频率幅值高造成轴承磨损也加剧伴有温度升高。







( 90.8% ) ( 9.2 % )
