福建联合石化有限公司挤出机设备状态监测在线系统优化

发布于:2022年06月26日 作者:西马力 阅读:236

挤塑机设备情况

福建联合石化有4台德国W&P公司的挤压造粒机,其中PP装置2台,PE装置2台,过去配套了美国MTC公司的振动监控系统和IMI振动传感器,使用情况不理想,于2020年安装了瑞典SPM公司的INS10系列在线状态监测与故障诊断系统。在线系统共计160路振动/冲击脉冲测点和6路转速传感器,目前部分传感器利旧,计划利用下次停车大检修时全部更换为SPM的双技术传感器(振动+冲击脉冲)。

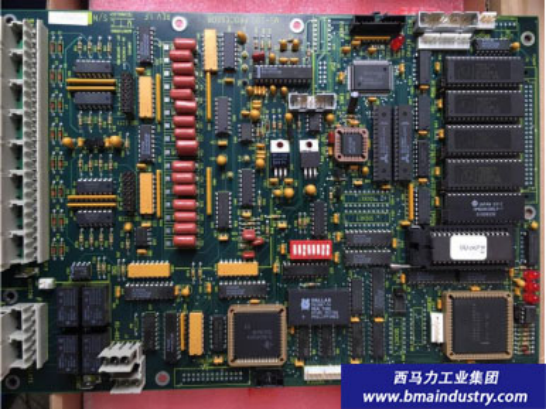

原MTC系统控制电路板

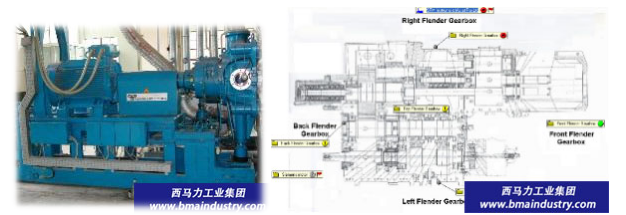

Flender挤出机齿轮箱SPM在线监测

本次优化目标

1、将挤塑机各点的振动数值,通过OPC通讯的方式,经硬件防火墙隔离后,送入DCS进行实时显示,并形成历史趋势和报警值设定,由DCS操作人员进行连续监控。当发现振动数值超限报警时,可以及时反馈给设备管理人员,由设备管理人员在SPM在线系统上通过频谱/时域波形/极座标图等手段,进行故障诊断分析。

2、将SPM的服务器,经硬件防火墙隔离后,接入福建联合石化的办公网络;在设备管理人员的计算机上安装SPM操作员权限的软件界面,实现远程查询和分析功能。

( 92.4% ) ( 7.6 % )
