蓝精灵轴承应用案例

发布于:2021年10月20日 作者:西马力 阅读:379

蓝精灵应用案例

1.案例题目:采用轴承测试仪蓝精灵实施设备故障早期预警应用案例

2.技术应用范围:通过使用轴承测试仪蓝精灵对设备进行冲击脉冲巡检监测,更早的发现设备隐患,以精确了解设备状态,实施有计划的预知维修,进一步提高设备运行的可靠性,为合理安排设备维修和优化备件提供有力保障蓝精灵是一种以经过良好证明的SPM技术为基础的冲击脉冲测量仪器,可以简单快速的鉴定轴承故障。仪器内部有内置的微处理器用来分析处理从各种型号球轴承和滚柱轴承获得的冲击脉冲信号,并显示轴承运行状态的评估信息。

3.使用产品及型号:蓝精灵BC200

4.客户方设备主要问题: 设备只进行简单的振动、温度巡检等,不能发现设备的早期故障,发现异常也不能确定轴承是否有损伤,润滑是否良好。

一、西马力解决方案:






    蓝精灵通过电池供电,专门设计为在恶劣的工业环境中使用。显示界面(4)给出轴承状态的直接读数,同时在状态指示灯(3)上以绿-黄-红三种颜色显示轴承状态评估结果。

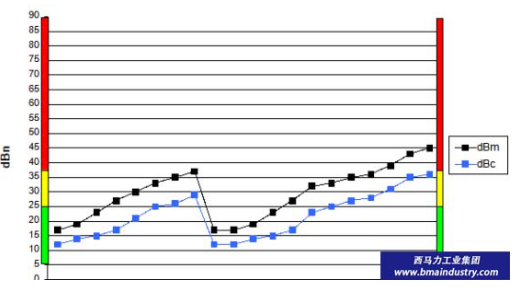

冲击脉冲传感器探头为内置探头,各种其他型号SPM冲击脉冲传感器也可以通过传感器连接口(8)连接并使用。dBi值为仪器内部程序生成,按测量键(8)开始进行测量,正确的状态测量读数将在显示界面(4)上以地毯值“dBc”和较大值“dBm”显示出来,同时状态指示器(3)以绿-黄-红颜色指示轴承评估状态。

    蓝精灵也可以通过红外传感器(2)测量设备的表面温度,通过耳机使用听诊器功能探测设备的不规则的声音。

    内部或者外部探头测量时均可以听声音。

二、以下是不同设备的现场应用照片

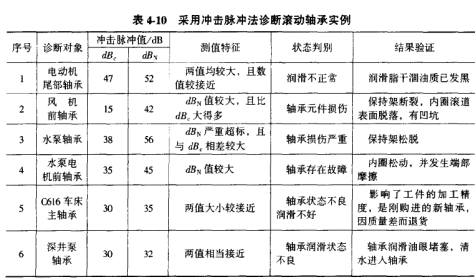

三、技术说明

轴承监测是整个减速机系统的重中之重,轴承的设计强度远低于齿轮,从而确保一旦故障发生,轴承先于齿轮受损,因此轴承故障的早期预警尤其关键,否则一旦轴承故障达到晚期,齿轮将不可避免地遭受损伤,导致不可挽回的损失。

轴承故障为:多种外因导致的疲劳点蚀、磨损,以及轴承自身的安装不正、润滑不良等导致的轴承失效。

由于轴承损伤为瞬态信号,早期冲击能量还不到设备整体振动的1%,同时即使是“高速轴”的转速也很低,常规振动传感器无法捕捉到冲击,即使采用包络技术也只能发现晚期故障,无法做到早期预警。

有效的监测控制了潜在故障隐患,防止减少了意外停 机事故;改善提高了维修工作的计划性,实现预知性维修。

( 99.9% ) ( 0.099999999999994 % )
