某重工公司齿轮箱状态检测应用案例

发布于:2022年07月07日 作者:西马力 阅读:245

检测仪器:SPM设备状态综合分析系统Leonova Diamond

检测技术BMA高清HD技术、时间同步平均测试

检测对象:齿轮箱

检测参数:轴承测试:100 阶次, 1600 线数 齿轮测试:同步平均 200


一、项目情况说明

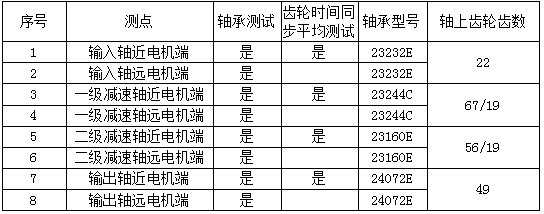

测点命名及测试说明


二、测试工况及过程

1、齿轮箱无负载工作

2、由于测试条件所限,转速近电机侧采用可变转速测试,远电机侧采用固定转速测试

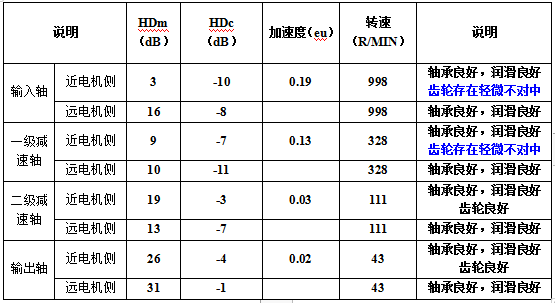

三、测试数据



四、数据分析

一)输入轴

1、输入轴近电机侧

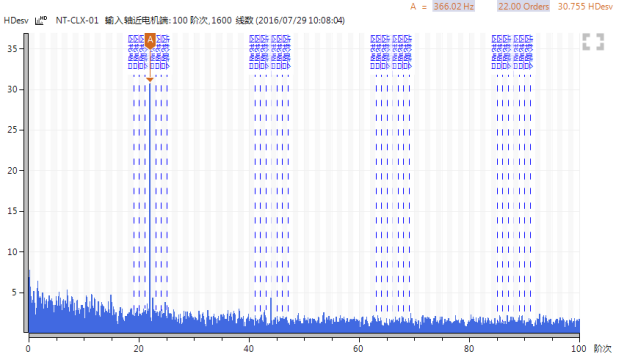

冲击脉冲频谱如下,无轴承故障征兆,仅齿轮(22)啮合频率突出,但值不高

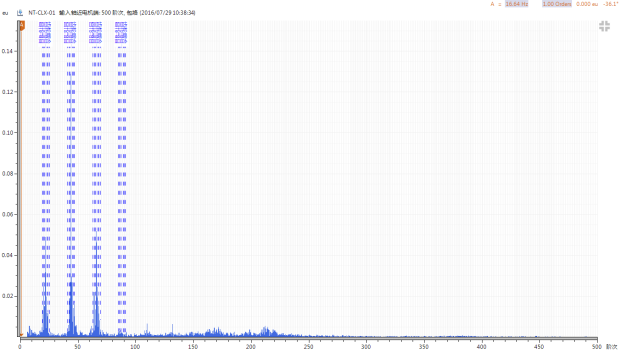

振动加速度时间同步测量频谱如下:值为0.19不高,突出为齿轮啮合故障频率,且23倍频高,说明齿轮存在轻微不对中。



圆坐标图如下:清晰的可以看出齿数为22个,且每个齿的冲击值差不多不存在磨损。


2、输入轴远电机侧

冲击脉冲频谱如下:无轴承故障征兆,仅齿轮(22)啮合频率突出,但值不高


二)特有减速轴

1、特有减速轴近电机端

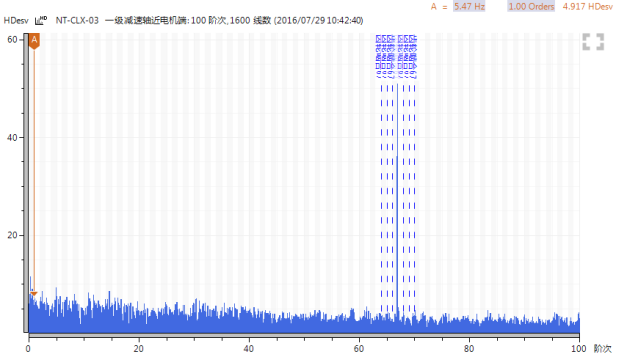

冲击脉冲频谱如下,无轴承故障征兆,仅齿轮(67)啮合频率突出,但值不高

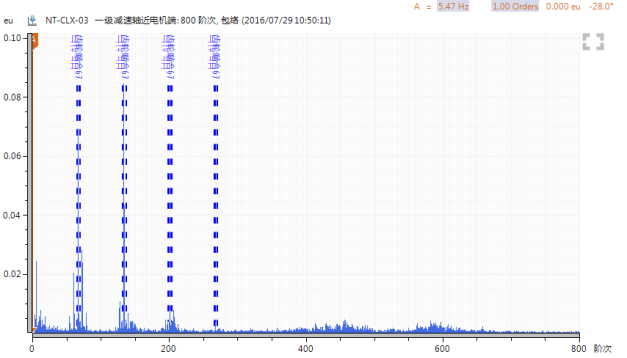

振动加速度时间同步测量频谱如下:值为0.13不高,突出为齿轮啮合故障频率,且2倍频高,说明齿轮存在轻微不对中

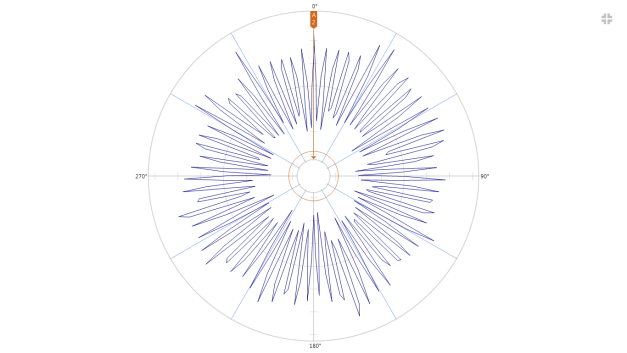

圆坐标图如下:清晰的可以看出齿数为67个,且每个齿的冲击值差不多不存在磨损。





( 96.2% ) ( 3.8 % )
