西马力地铁行业轮对轴承检测应用案例

发布于:2022年07月05日 作者:西马力 阅读:423

概 述

采用振动分析仪器 Leonova Diamond 对某地铁 27B4 轴和 27C1 轴 4 个轴承进行了检测。 本次测试中采用了 SPM 应用的冲击脉冲高清技术的数据。 HD 高清冲击脉冲技术(采用 HD 冲击脉冲测试,可以提早到 3-6 个月发现轴承的故障,预知轴承的早 期、中期、晚期故障,润滑是否良好;通过 HD 冲击脉冲频谱分析,很容易分清是轴承问题还是安装 问题)

基本信息:

使用仪器: 1、SPM 振动分析仪 Leonova Diamond

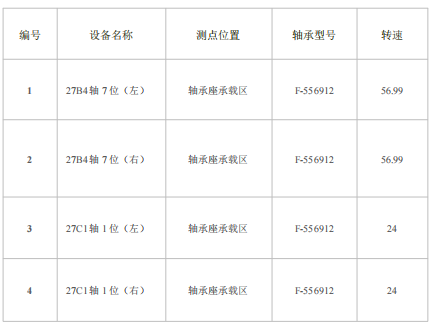

检测设备信息参数

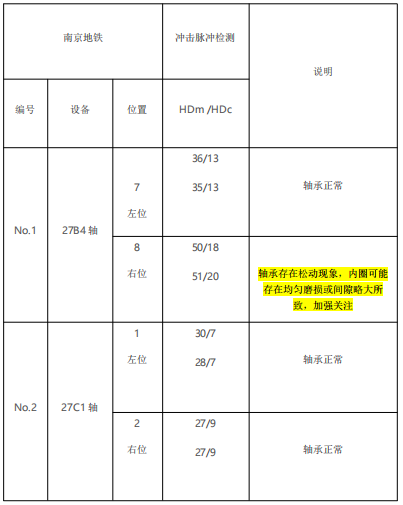

测试结果



分析评估

1、27B4 轴

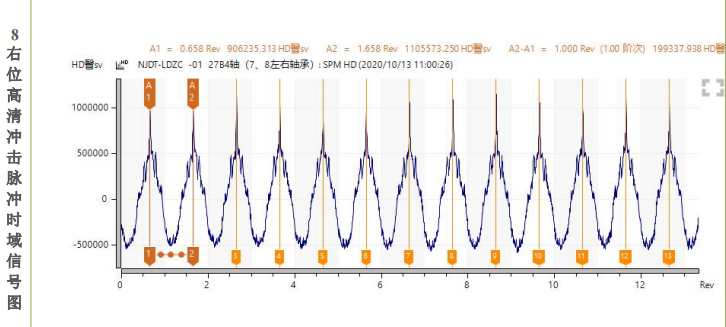

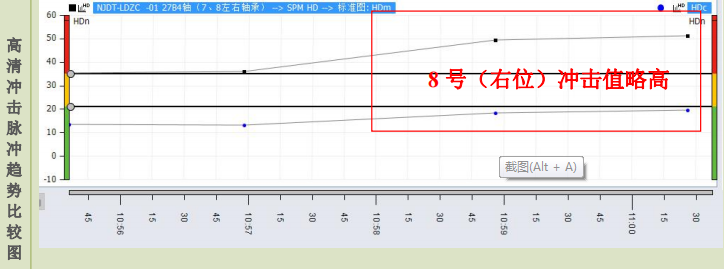

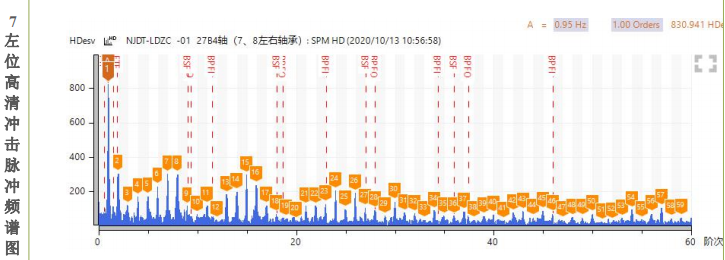

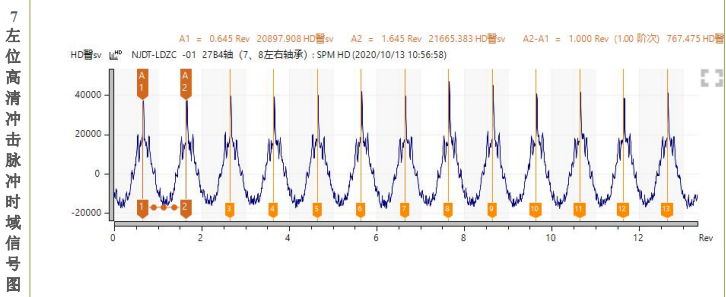

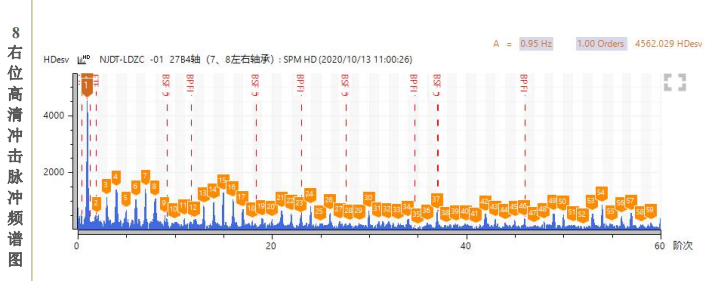

数据分析:4 轴两个轴承趋势数值比较 8(右位)冲击值略高,7 号和 8 号轴承的高清冲击脉冲频谱中均 未发现轴承部件故障频率信号匹配,润滑良,频谱中主要成分为转频及其谐波信号为璇轮机 工作时正常的转频冲击,时域信号为转频的周期性冲击,8 号轴承冲击值略大为轴承内圈均 匀磨损或间隙略大所致。


2、27C1 轴

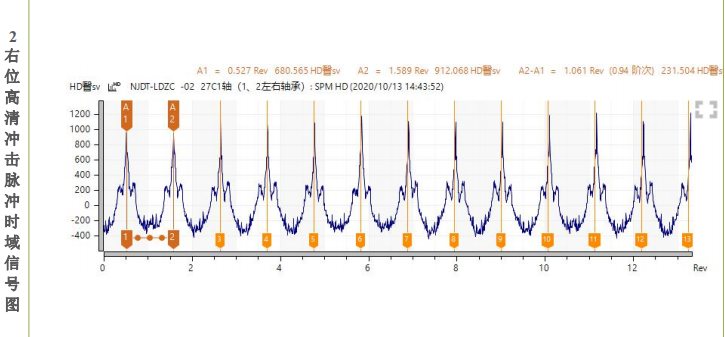

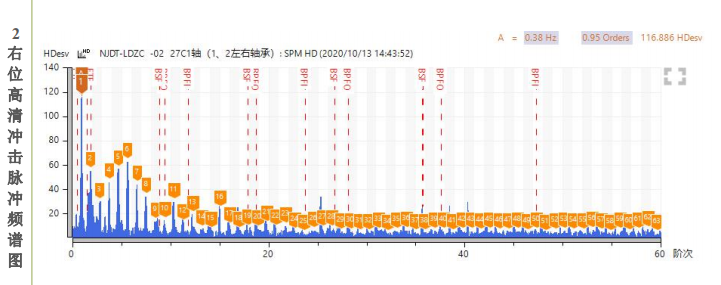

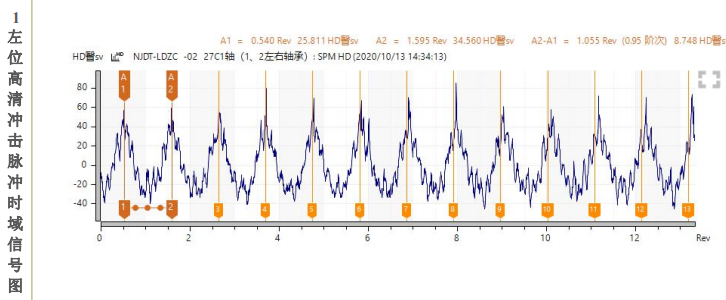

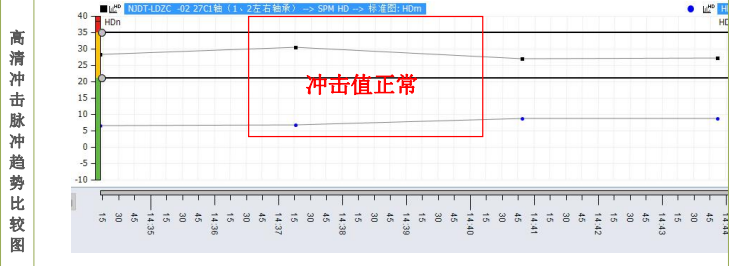

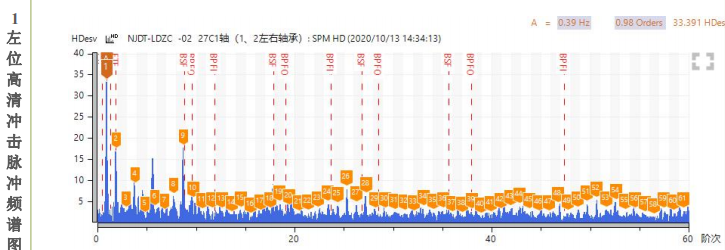

数据分析:1 轴两个轴承趋势数值均比较正常,1 号和 2 号轴承的高清冲击脉冲频谱中均未发现轴承部 件故障频率信号匹配,润滑良,频谱中主要成分为转频及其谐波信号,为璇轮机工作时正常 的转频冲击,时域信号为转频的周期性冲击。



( 96.6% ) ( 3.4 % )
