风机、减速箱和锥箱冲击脉冲和振动监测案例

发布于:2022年07月05日 作者:西马力 阅读:220

基本概述

1. 概述

采用西马力SPM手持仪器在风机、减速箱、锥箱等设备进行状态监测。

本次测试中采用了SPM专用的冲击脉冲技术和振动测试手段,分别测量了4台设备的各一个点。

其中SPM冲击脉冲技术主要针对检测设备的轴系问题,尤其是轴承的早期故障问题;

2. 基本信息

数据获取: 1、钻石

时间:2020年12月1日

一、 测量结果分析

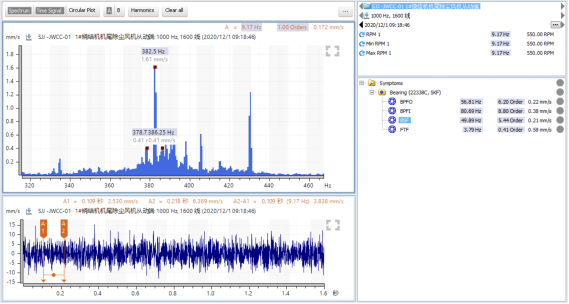

1. 1#烧结机机尾除尘风机从动端

症状:滚动体和保持架故障

严重程度:滚动体磨损、保持架有划痕

处理建议:

对于滚动体问题,无需处理设备可运行,定期测量观察变化,速度值长期高位运行时需择机检查更换轴承。

对于保持架问题,由于保持架承载能力较弱,需多注意一旦发现调制信号边带幅值升高较大需尽早更换。

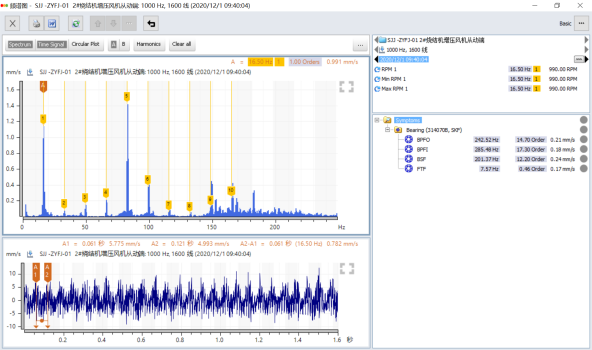

1. 2#烧结机增压风机从动端

症状:不平衡和松动

严重程度:一般

处理建议:还可以运行,会造成轴承寿命缩短振动加剧。1倍频高不平衡;5倍频高松动问题。

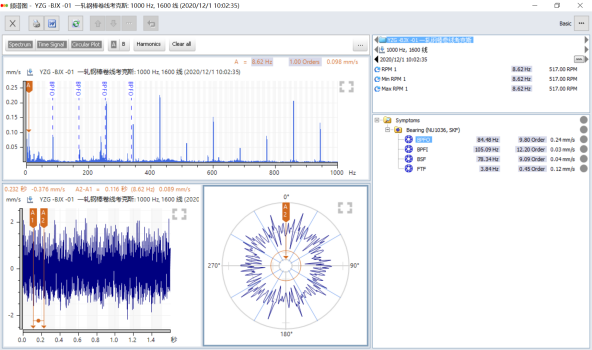

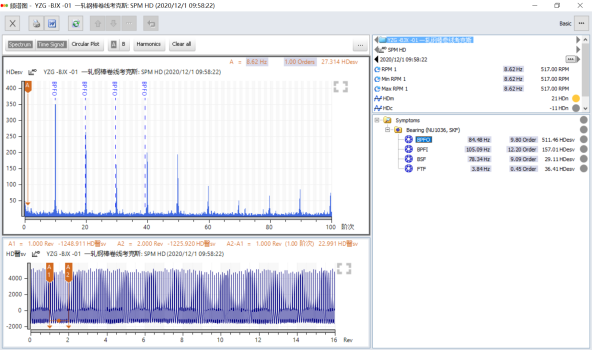

3. 一轧钢棒卷线考克斯(良好)

症状:外环故障

严重程度:外环早期故障轻微,齿轮良好。

处理建议:可以运行,定期测量观察变化,Hdm值长期保持35以上运行及有不断增长趋势就需要更换轴承了。

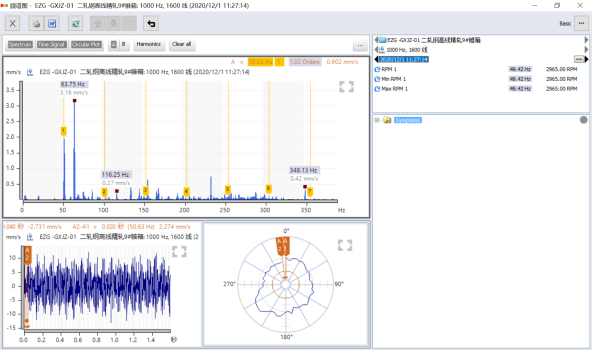

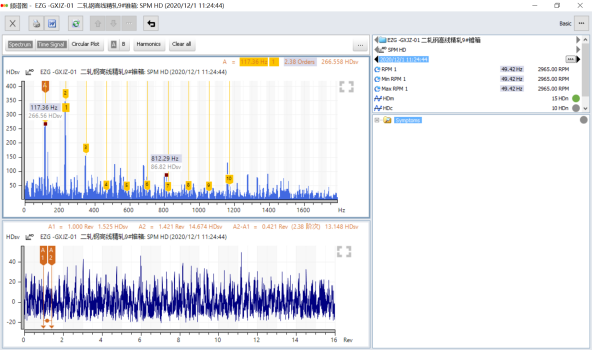

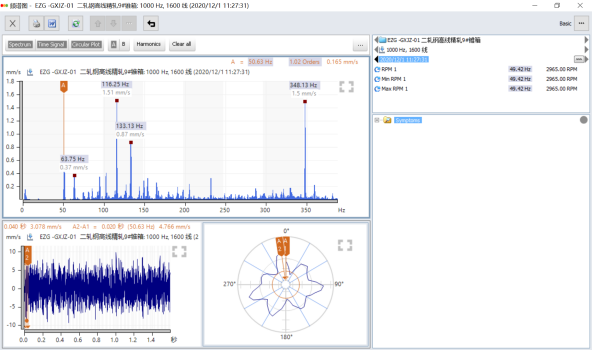

4. 二轧钢高线精轧9#锥箱

症状:存在未知多个高点频率,怀疑为其他轴信号及齿轮啮合频率

严重程度:良好

处理建议:查找117.36Hz信号来源。










( 97.5% ) ( 2.5 % )
