水泥搅拌站清洗设备方案

发布于:2022年07月01日 作者:西马力 阅读:346



1、清洗对象

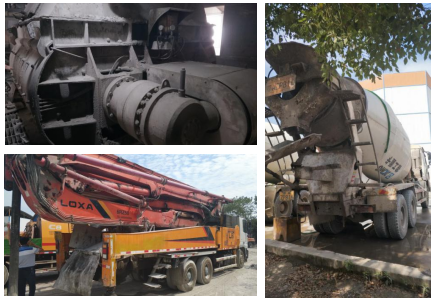

水泥搅拌机、水泥罐车、水泥泵车



2、清洗要求

水泥搅拌机、水泥罐车、水泥泵车内外表面水泥垢的清除及清洗污水处理后重复利用。


3、清洗方案

    阿尔柯特公司推广应用的绿色闭环清洗系统,通过高压水射流清洗技术与污水综合处理技术的有效结合,可以完成各种设备、设施表面污垢的清洗作业及清洗后的污水收集处理工作,污水处理后,到达重复循环使用的标准,具有绿色、节能、较较为效率、可靠的特点。

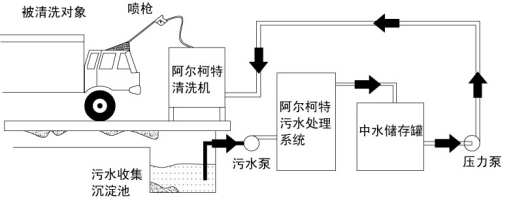

3、1 绿色闭环清洗系统流程图



3、2 水泥搅拌机结垢的清除

    水泥搅拌机是搅拌站的关键设备,承担着水泥混凝土的生产任务。由于水泥的粘结性强,经过一段时间就会在搅拌机内部和漏斗处形成沉积结垢,阻碍混凝土的流动,影响生产质量、效率、成本,因此,必须每1--2周清除一次。

我们推荐选用压力70 MPa、流量40 l/m的高压冷水射流,选配高压旋转喷头的清洗方案。操作人员双手握持喷枪,站在清洗台架上,对准水泥搅拌机内部和漏斗处的沉积结垢扣动扳机,进行各项指标彻底的清洗作业,清洗效率每分钟1平方米以上,清净率达到98%以上。

清洗一台水泥搅拌机内部和漏斗处的沉积结垢所需时间约30分钟。

3、3 水泥罐车结垢的清除

    水泥罐车是搅拌站水泥混凝土运输的关键设备,承担着水泥混凝土运输的艰巨任务。由于水泥的粘结性强,经过一段时间就会在水泥罐车内、外部表面形成沉积结垢,阻碍混凝土的流动,影响倾倒干净、增加运输成本,因此,必须每2--3个月清除一次。

我们推荐选用压力70MPa、流量40 l/m的高压冷水射流,选配高压旋转喷头的清洗方案。操作人员双手握持喷枪,进入水泥罐车,对准水泥罐车内部的沉积结垢扣动扳机,进行各项指标彻底的清洗作业,清洗效率每分钟1平方米以上,清净率达到98%以上。

清洗一台水泥罐车内、外部的沉积结垢所需时间约50分钟。

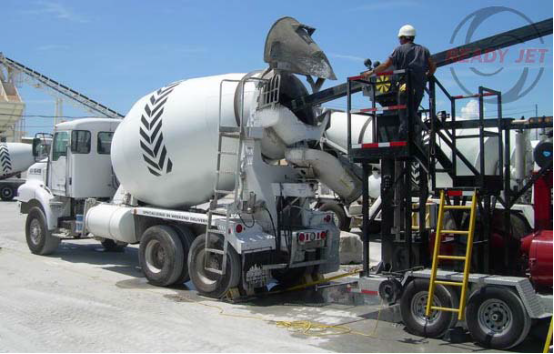

根据水泥罐车沉积结垢硬化的时间,可以设计专用的执行机构(参见下图),采取定期清洗的方案,降低劳动强度,提高清洗效率。



3、3 水泥泵车结垢的清除

    水泥泵车是水泥混凝土输送的关键设备,承担着将水泥混凝土从水泥罐车输送到施工现场的艰巨任务。由于水泥的粘结性强,经过一段时间就会在水泥泵车输送管路内部表面形成沉积结垢,阻碍混凝土的流动,影响输送效率、增加成本,因此,必须每周将输送管路拆卸清除一次。

我们推荐选用压力70MPa、流量40 l/m的高压冷水射流,选配内管道高压旋转喷头的清洗方案。操作人员双手握持柔性枪,送入水泥输送管路内部,进行各项指标彻底的清洗作业,清洗效率每分钟5-10米,清净率达到98%以上。


3、4 清洗污水综合处理系统

随着水资源的紧缺,人们对各种废水的处理问题日益重视起来,多种污水处理技术应运而生。针对水泥搅拌站清洗场地污水的处理问题,我们推荐如下方案:

将清洗后的污水通过地沟集中回收到污水沉淀池,经过沉淀后,用污水泵送入美国ALKOTA公司制造的CSF系列环保型污水处理系统,经过油水分离、砂滤器、加药装置、精滤器等系统配置,彻底清除废水中的油及各种污垢,达到清洗机用水重复循环使用的标准。

配备JMCSF-5型污水处理系统1套。处理能力:1135 L/H。如图所示:

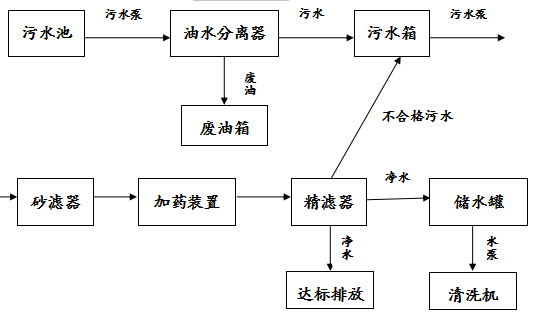

 以下为污水处理系统流程图



以下为清洗场地污水收集系统流程图


注意:清洗车间地面要求有坡度,向地沟方向倾斜,便于污水的收集处理。


4、绿色闭环清洗系统的工艺特点

阿尔柯特公司绿色闭环清洗系统的工艺特点是绿色、节能、较较为效率、可靠。配套产品采用了工业型设计,皮实耐用;清洗污水处理后可以循环再利用,节约水资源;综合运行管理方便,运转方式灵活,投资和日常运行费用成本低。


5、绿色闭环清洗系统的组成

    绿色闭环清洗系统主要包括:高压水射流清洗机、清洗场地污水回收系统、污水处理系统、中水储存罐、供水系统、排水系统。


6、污水处理系统主要技术指标

Ø 清洗污水收集池容积:15 m3

Ø 中水储存罐容积:5 m3

杂质过滤精度:10μm

( 94.2% ) ( 5.8 % )
