环卫车辆清洗----- CLC绿色环保污水处理系统应用案例

发布于:2022年07月09日 作者:西马力 阅读:343

污水综合处理系统介绍

(一)污水处理系统的组成与流程

污水处理系统主要包括:污水收集池、污水输送泵、污水加药处理搅拌装置、污水综合处理装置、污水加压泵机组、特有油水分离装置、二级精过滤装置、中水箱、加压泵、污水处理控制单元等。

其主要功能是:对环卫车辆清洗废水进行综合处理,实现中水回用或达标排放,满足国家清洁生产和环保的要求。

1、污水处理系统:

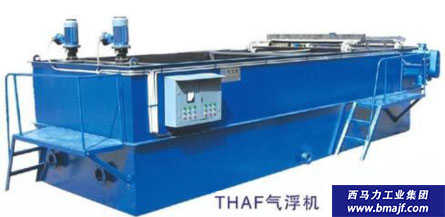

由气浮池体、溶气系统、溶气回流管路、溶气水释放装置、刮渣装置和电控柜等部件组成。




气浮分离技术是指空气与水在一定的工作压力下,使气体大限度地溶入水中,力求处于饱和状态,然后把所形成的压力溶气水通过减压释放,产生大量的微细气泡,与水中的悬浮絮体充分接触,使水中悬浮絮体粘附在微气泡上,并随气泡一起浮到水面,形成浮渣并刮去浮渣,从而净化水质。气浮主要起固液分离作用,同时可以降低COD、BOD、色度等指标。

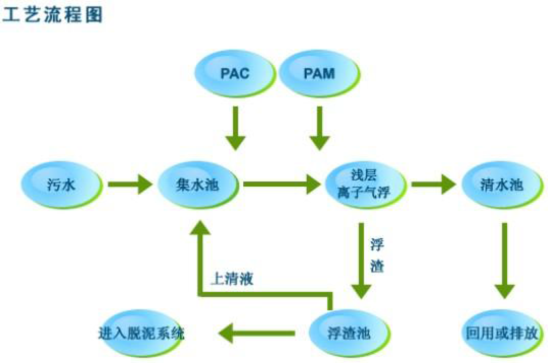

在原水中加入絮凝剂 PAC或PAM,经过有效絮凝反应(时间、药量和絮凝效果须由实验测定)后,原水进入组合气浮接触区。在接触区内,溶气水中的微气泡与原水中絮体相互粘合,一起进入分离区,在气泡浮力的作用下,絮体与气泡一起上升至液面,形成浮渣。浮渣由刮渣装置刮至污泥区。下层的清水通过集水管自流至清水池。其中一部分清水回流,供溶气系统使用,另一部分则排放。



 2、特点:

(1)占地小、电耗省、操作方便、管理简单;

(2)溶气效率高,处理效果稳定,机、电、仪实现了一体化控制。

(3)该装置采用GFA型溶气系统,它结构巧妙,溶气效率高达90%,体积仅为一般溶气系统的五分之一,具备了其他溶气装置所不具备的较好抗堵塞能力。

(4)该装置采用新型溶气释放器,释气完善度高,微气泡平均粒径仅为15—30微米,具备自清洗功能。

(5)该装置采用链板式刮渣机,运行平稳可靠,刮渣效率高。

3、精油水分离及杂质过滤系统

精油水分离及杂质过滤系统为二级过滤系统,被广泛应用于需要进行油水分离的各个行业和行业,具有以下特性。

A、过滤油污等污染物快速、彻底。一次性通过这个产品(过滤一次),排放的水能养金鱼。

B、不需任何动力,即使在饱和状态下也只需0.5PSI(0.035Kg)的压力。

C、过滤污染物的范围广。既使处理大量的各种不同的污染物时也不会放过这些待过滤的污染物。

D、安装简单,使用方便,占用空间小,没有移动零件。

E、不会堵塞,即使在饱和状态下也不会。

F、区别于市场上的活性碳过滤和膜分离技术及聚丙烯材料等产品,突破了这些产品在原理或材质等上的不可克服的缺陷,我们的产品应用新的材质和技术,真正彻底解决了油水分离的问题。

G、成本低廉。

H、环保。

I、没有二次污染。

4、 处理后废油的处理情况

经过综合处理后,可以油水分离为液态乳化液,这部分可以当做废油回收;一部分废油被反应为絮状物或吸附在滤料上,可以连同滤料一起掩埋或者燃烧处理。

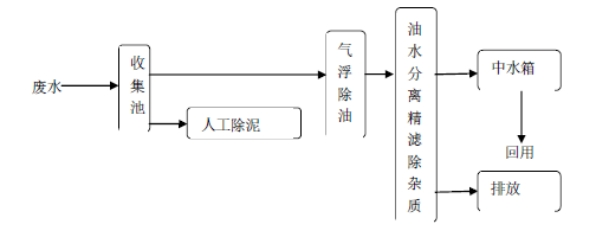

5、污水和污泥的处理步骤工艺流程如下图所示:

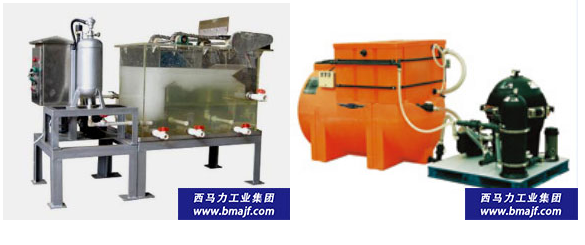

经过初级收集沉淀系统过,污水需经过特别设计的污水净化装置进行精化处理。按污水中含有主要成分,选择不同的污水处理系统。

A 含污泥为主要成分:ALKOTA进口/国产污水处理装置

B 含油污量大:多功能气浮一体装置

C 含金属粉末:多功能磁过滤装置

D 含化学成分:混凝反应沉淀过滤装置



车间产生的废水,经过本装置综合处理以后,可以满足国家污水三级排放标准,也可以中水回用。

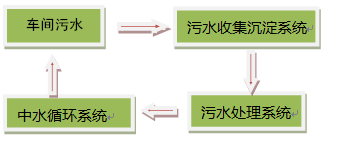

A 车间产生的污水经过收集处理后,形成可以达到使用要求的中水,并进行循环使用。

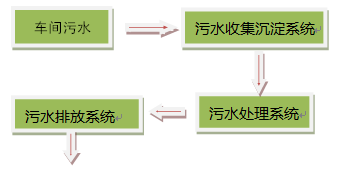

B 车间产生的污水经过收集处理后,不再利用,达到排放标准后,直接排放。

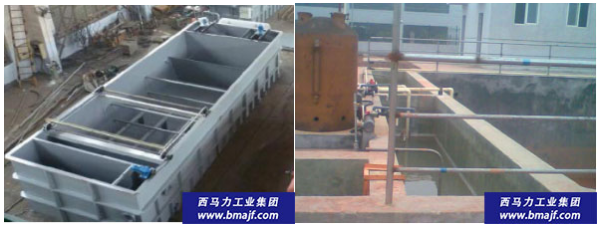

  按循环使用和排水量,设计而成的污水收集系统。按排水量和使用环境的不同而采取不同的方式。污水处理不大,采用地上设置污水收集池,大量污水采用地面以下挖设污水收集池,收集池分为2级沉淀,根据污水含杂质量和类型,可在沉淀中设计污水搅拌装置和定期消毒装置。同时,利用自动污泥分离装置进行泥沙分离。


污水处理设备对资源的要求

(1)、对供电资源的要求:污水处理设备功率6.5Kw,附近须有380V电源。

(2)、 对场地要求:设备占用场地(长×宽):3米×8米。污水收集池为:2X3X1.5

( 99.7% ) ( 0.3 % )
