电机离线检测仪AT7在水泥行业检测应用

发布于:2022年06月29日 作者:西马力 阅读:300

测试仪器:电机离线检测仪AT7 测试(离线电机数据采集与智能分析系统)



变压器绕组和发电机的全部定子和转子状态,包括感应、同步、 伺服、交流、直流电机等等

测量数据:电阻、电感、电容、阻抗、感抗、容抗、相角、对地 绝缘、I/F 衰减试验值、DF 污染指数、TVS 健康指数、转子动态测试等。

解决电机定子绕组故障:(相间、层间、匝间短路)、 绝缘缺陷(磁通集中至缺陷点)

转子故障:铸件缺陷、气隙不均匀、偏心、断条等等。

该技术(TVS、定子和转子特征(动态)、Fi、I/F、Z、L 以及 R 将用于对现有电机进行趋势分析,以确定当前和未来状况,帮助预测故障,防止出现意外停机时间。趋势分析将以清晰红黄警告色, 在标准报告中标明自动发现的问题。

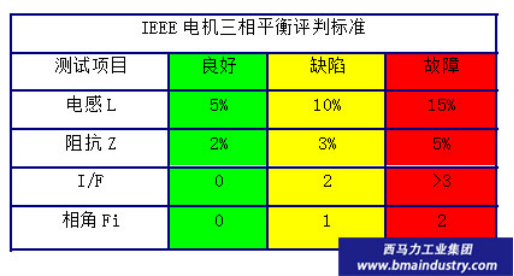

提供电机诊断的IEEE 国际标准:

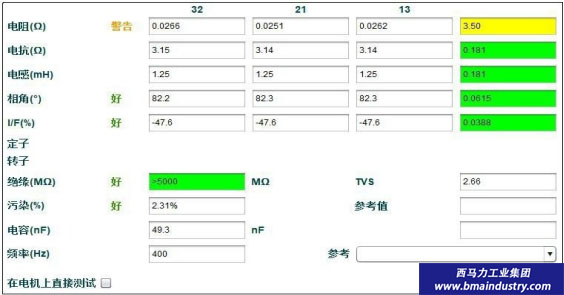

电机检测数据分析:


检测结果:该电机定子绕组正常无异常,但三项阻值偏差较大,建议电机运行前检查电机引线连接牢固,防止出现虚接问题。

( 94% ) ( 6 % )
