油品现场检测信息管理软件包

费尔油品现场检测信息管理软件是针对企业油品现场检测管理需求而开发,可以把企业中分散使用的大量现场油品检测仪器进行虚拟统筹管理,对设备润滑状况进行科学有效地管理。

软件可以对油品现场检测的各项数据进行输入、统计、查询,通过查看油站油液状态各项指标数据的趋势变化,帮助用户快速了解设备润滑状态,为设备润滑管理提供参考依据。

软件共有四个主要功能:数据录入功能可供用户将现场检测的数据录入到本系统中;数据查询功能可供用户检索任一油站在任意时间段内的检测数据,并提供各项指标数据的趋势曲线图;信息管理功能帮助用户建立全厂的油站基础信息;权限管理功能提供用户设置使用本软件的人员权限,未经设置的人员将无法登陆本软件。


淬火油净化

火油在使用过程中,受工作环境及温度的影响,火油的污染速度较快,污染物的种类有机械杂质、油泥及碳黑等。由于污染物的存在,导致淬火油的性能下降,进而影响工件的热处理质量。

同时濘火油在使用过程中,淬火油的温度上升很快,而淬火工艺要求淬火油的温度必须控制在一定的范围,否则将影响工件濘火质量,此时就需要通过热交换器将濘火油温度降至工艺要求的温度。由于淬火油污染严重,油液中的油泥、碳黑等污物极易附着在换热器内壁上,严重影响换热器换热效果,导致火油温度超出控制范围,进而严重影响工件的淬火质量。同时附着在热交換器内壁上的污染物难以去除,热交换器配件更换频繁。

常用的淬火油净化一般选择过滤的方式,采用滤芯对油液进行过滤处理,以去除油液中的污染物。但由于油泥、碳黑的粒径较小,用一般精度的滤芯很难去除,净化精度不高。如用过滤精度高的滤芯,滤芯容易堵塞失效,誌芯使用成本高。而且,滓火油的使用温度高,导致滤芯使用寿命短。从上可以看出,传统的滤芯过滤方式井不话用于淬火油净化离心净油机非常适用于滓火油净化,与传统的滤芯过滤方式相比,它具有诸多有点。

1、工作原理

离心净油机是依据离心力原理去除油液中的污染物。在离心净油机中有一个关键部件双喷式中心转子,通过它将油液所产生的压力转化为转子的驱动力,駆动转子高速旋转。它的转速能在600rpm以上,所产生的离心力约为重力的2000倍以上,因为油与污染物的比重不同,所产生的离心力大小不ー样,颗粒无论大小都可以被取出。坚硬而锋利的磨损性之金展杂质,加上那些使零件损或是润滑油变质的污染物,即使是0.26um那样的大小颗粒,亦能被取出。

离心分离器示意图

油液自油箱经过油泵加压(0.6-0.7Mpa)后从离心分离器入口进入离心分离器内部,如图所示,油液首先充满离心分离器转 子内部,转子内部压力增大,然后一定压力的油液从转子下部两个对置的喷嘴喷出,转子在喷射反作用力下开始旋转,转速不断加 大,直至较终转速稳定。油液中的颗粒污染物在离心力的作用下被甩向转子内壁,较终沉积在转子内壁的衬纸上,净化后的油液从 离心分离器的底部返回油箱。

2、技术优势

净油机独立安装油箱上,采用在线旁路连续净化方式,实时淬火油中的污染物,不影响设备的正常使用由于离心式净油机

通过离心力将污染物从油中去除,是一个纯物理过程,不会改变淬火油的成分,不影响淬火油的性能指标而且其他净油设备相

比,离心式净油机还具备一下有点。

  • 采用国内外专利技术,主机从德国进口,性能优异;

  • 无滤芯,无需耗材,使用寿命在10年以上;

  • 体积小巧,节省安装空间,便于安装;

  • 简单的构造,独特的油压驱动原理,无易损件设计,运行可靠性高,故障率很低;

  • 净化精度高,达到0.26微米,图一所示为离心式净油机去除的污染物粒径与数量分布图;

  • 净化范围广,能够去除其他净化机去除不了的微小颗粒杂质、胶质、油泥等;

  • 整机功率小,低耗能;

  • 安装、拆卸简单方便,清理时间短,只需5分钟;

  • 干式排污,污渣呈块状、饼状或稠糊状排污时没有油的损耗。

3、离心式净油机使用示意图

固定式安装示意图

4、预期效益分析

采用在线旁路连续净化方式,实时去除淬火油中油泥、碳黑等各种颗粒污染物,保持淬火油清洁使用离心式净油机后预计能带来以下效益:

有效保证淬火油性能,延长淬火油的使用寿命,减少淬火油的消耗;

有效保证工件的热处理质量;

提高换热器的换热效果,减少换热器备件的消耗;

提高工件表面清洁度,减少工件后续清洗费用减少对清洗炉回火炉的污染;

降低淬火炉油泵的磨损;

无需每年对淬火油槽进行理;

应用案例

应用案例1

应用地点:德国 Bodycote公司

应用设备:德国IPSEN-10封闭式淬火炉

现场情况:设备用油量:4000L

油品型号: houghton470

油品粘度:26cSt@40℃

淬火油温度:70-90℃(工件淬火时,淬火油温度较高可达160℃

油品更换周期:1-2年

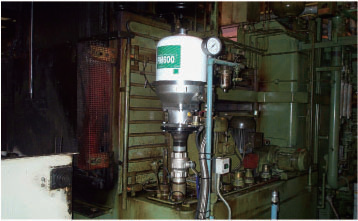

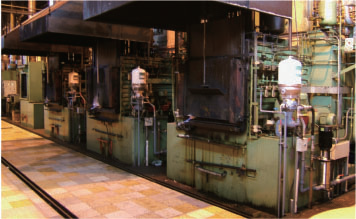

离心净油机现场使用图:




离心净油机净化效果(下表是在 Bodycote 公司,对淬火油净化达到的实际效果): 净化不同阶段每 10 毫升油中颗粒数


颗粒尺寸(微米)净化前净化27小时净化100小时净化率
2
15185
10367
2579
83%
599877075
562
94.7%
1084144276
190
97.7%
156974
2402
92
98.7%
204457884
2699.4%
251307
213
4
99.7%

应用案例2

应用地点:重庆宗学机械制造有限公司

应用设备:式淬火炉

现场情况:设备用油量:100T

油品型号:快速淬火油

油品粘度:13-22ct@40℃

淬火油温度:<80℃

油品更换周期:23年

离心净油机现场使用图:

离心净油机现场安装图

离心净油机运行 5 天后的效果图

应用案例3

应用地点:格特拉克江西动系统有限公司

应用设备:德国PSEN-10封闭式淬火炉、爱协林连续炉

现场情况:设备用油量:500L(IPSEN--10)、14000L(爱协林)

油品型号: houghton470

油品粘度:26cst@40℃

淬火油温度:60-90(工作淬火时,淬火油温度较高可达160℃)

油品更换周期:日常不换油,油质变差时更换总量的1/4-13

离心净油机现场使用图:

安装后实景图(IPSEN-10 封闭式淬火炉)

离心净油机在封闭炉上运行 2 天后的效果图1

离心净油机在封闭炉上运行 2 天后的效果图2

淬火油净化前后工件表面对比

安装后实景图(爱协林连续炉)

离心净油机在连续炉上运行 2 天后的效果图

应用场合

齿轮加工、轴类加工、链条生产、模具生产、铸造退火、工具生产、坦克火炮制造等需要使用淬火油作为热处理介质的场合。
