西马力电机检测某电厂应用案例

发布于:2022年06月09日 作者:西马力 阅读:328

一.火力发电行业现状

火力发电是我国主要的发电方式,电站锅炉作为火力电站的三大主机设备之一,伴随着我国火电行业的发展而发展。

当环保节能成为中国电力工业结构调整的重要方向时,火电行业在“上大压小”的政策导向下积极推进产业结构优化升级,关闭大批能效低、污染重的小火电机组,在很大程度上加快了国内火电设备的更新换代。

至2010年底,单机容量30万千瓦及以上火电机组占全部火电机组容量的60%以上。火电行业的“上大压小”也推动了电站锅炉向高参数、大容量方向发展。此外,循环流化床、IGCC等清洁煤技术逐渐成熟,应用也日益广泛,从而推动了CFB锅炉与IGCC气化炉的发展。

二、火力发电行业电机检测现状

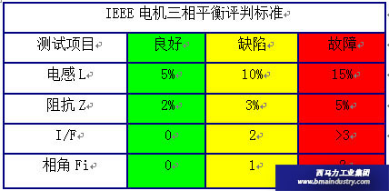

目前我国仍旧采用的电阻测试标准缘于对电机电路不深入的认知,以及测试技术的落后。事实上,电阻值仅作为电机生产厂家出厂的工艺要求。在电机服役过程中,电阻值的测试对于电机绕组故障的解决几乎无能为力。IEEE以及美国能源部业已各项指标采用阻抗测试作为电机诊断的评判依据。

  摇表或绝缘耐压试验

通过直流或交流高压耐压试验,测试绕组对地绝缘性能。摇表(兆欧表)能同时得出绝缘阻值、介质吸收比、极化指数或泄漏电流等指标。绝缘测试一直是必不可少的进程,但它解决的仅是对地或对项件性能的评估。

  电桥或数字微欧计

检测绕组直流电阻:此项测试仅可用于检测接头松动,对由于匝间短路、层间短路、铁芯老化、磁隙不均衡等导致的电磁特性(电感量)几乎没有检测能力。高精度的微欧计也只能检测到引出线裂口、碳刷虚接等所产生的高阻。

  浪涌试验仪

又称匝间耐压试验,对绕组施加高压,通过对各级衰减电压波形的比较,分析匝间短路的存在。这种测试时发电机的绕组施加的是高压信号,对电机绕组及整体的绝缘特性产生不可避免的伤害,从而大大降低电机使用寿命。同时,仪器设备笨重,操作复杂。



三.火力发电行业设备管理的现状

1、企业生产拥有大量电机设备。

2、电气工程师如何有效维护电机本体?

3、如何各项指标掌控全厂电机的健康品质?

4、如何能够在日常巡检中发现电机设备潜在问题?

5、如何管理全厂电机设备?

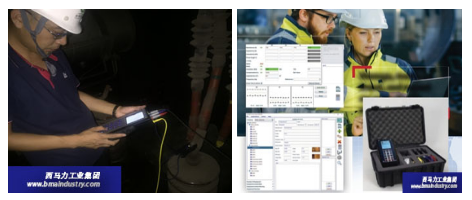

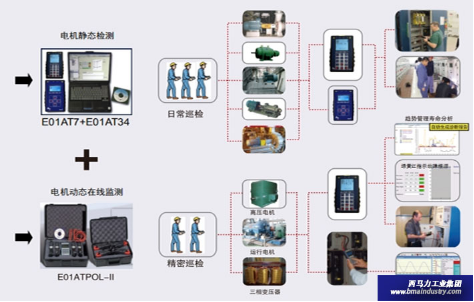

西马力为您建立全厂电机健康智能管控系统;

Ø 对全厂电机的基础资料综合管理;

Ø 对电机的健康状态进行预测预报,分析故障原因,做到全电机健康品质心中有数;

Ø 对返修和新购电机健康品质进行各项指标评估,作为维修和检验的依据;

Ø 对电机的运营能效、功率因数、电能损耗等情况进行各项指标评估,作为节能减耗的重要手段;

Ø 针对性的制定检修计划,对电机健康状态报告综合管理。


行业案例:

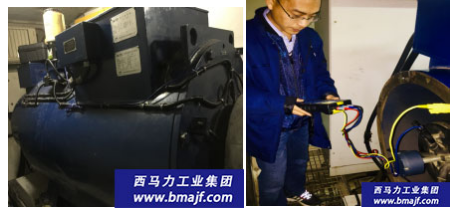

2019年9月我司技术人员使用电机数据采集与智能分析系统(AT7)对某发电厂磨煤机电机设备进行离线检测。

现场情况:

² 测试电机类型:

型号:TM710-6    频率:50      额定输出功率:1400

电压:6000V   转速:993

电流:163        电机生产厂家:沈阳电机



电机数据采集与智能分析系统(AT7)离线检测报告如下:

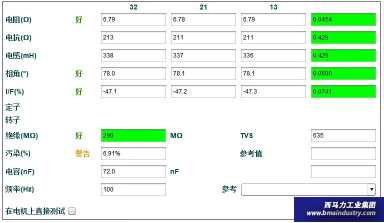

定子检测数据报告如下:


结 论:

该公司通过使用电机数据采集与智能分析仪(AT7)检测数据显示定子绕组存在污染,绝缘存在下降趋势,已反馈现场主管及技术人员,建议后期对电机定子绕组污染及绝缘加强维护监测。

( 95.7% ) ( 4.3 % )
