【精】某化工设备状态检测-西马力仪器

发布于:2021年08月11日 作者:西马力 阅读:1600

检测仪器:SPM设备状态综合分析系统Leonova Emerald

检测技术:BMA高清HD技术、振动EVAM测试

检测对象:电机、齿轮箱

检测目的:对设备进行运行状态及故障检测,掌握设备运行状况

检测技术:HD高清冲击脉冲技术(采用HD冲击脉冲测试,可以提早到3-6个月发现轴承的故障,预知轴承的早期、中期、晚期故障,润滑是否良好;通过HD冲击脉冲频谱分析,很容易分清是齿轮问题还是轴承问题)和振动检测技术(含较好齿轮箱诊断技术:时间同步平均、虚拟转速、高清转频追踪技术及圆坐标,清晰的看出齿轮啮合故障,本次转速不方便测试,只是普通振动测试)相结合。

一、项目情况说明

测点命名及测试说明

序号

测点

轴承测试

振动测试

轴承型号

转速

1

电机驱动端

6315

2975

2

电机驱动端

6315

3

齿轮箱输入端近电机侧

23244C

600(估算)

4

齿轮箱输入端远电机侧

23244C

二、测试工况及过程

1.齿轮箱测试时不知道实际转速

2.由于测试条件所限,均采用固定转速测试

三、测试数据

说明

HDm

(dB)

HDc

(dB)

速度(mm/s)

转速

(R/MIN)

说明

水平

轴向

电机

驱动端

7

-10

6.49

2.91

2975

轴承良好,润滑良好

电机存在电气

机械存在轻微松动

非驱动端

8

-15

——

——

2975

滚动体存在早期磨损

润滑良好

齿轮箱输入轴

近电机侧

33

-6

1.87

1.56

600

轴承良好,润滑良好,

齿轮存在轻微不对中

早期轻微磨损

远电机侧

30

-1

——

——

600

四、数据分析

一)电机

1.电机驱动端

HD轴承检测

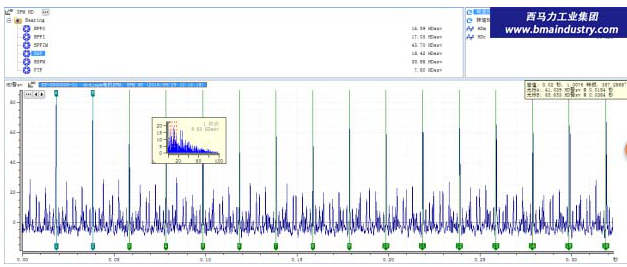

HD值HDm=7,HDc=-10结果为绿色状态,润滑良好冲击脉冲频谱中存在有较明显的转频谐波冲击信号,该轴承存在松动征兆,可能是轴承安装间隙偏大所致,也不能排除是因轴承存在均匀磨损造成内部间隙过大所致,冲击脉冲频谱如下:




2.电机非驱动端

HD轴承检测:

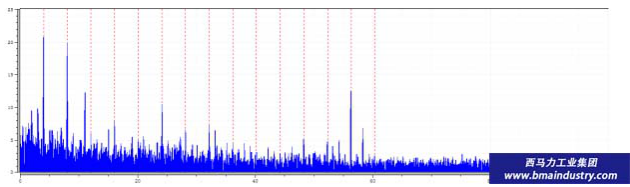

HD值HDm=8,HDc=-15结果为绿色状态,润滑良好,冲击脉冲频谱中存在有滚动体早期故障信号,为轻微划痕,冲击脉冲频谱如下:


时域信号频谱如下:

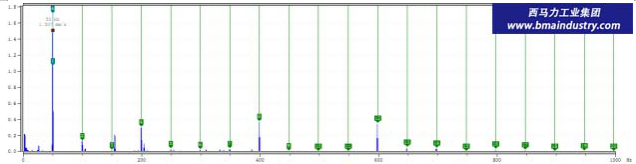

电机振动测试水平振动速度值为6.49mm/s,依据10816标准为黄色预警区,振动频谱中为50Hz及其谐波信号,电气存在问题,可能是转子松动或存在断条,同时存在接近50Hz的信号(见局部放大图),由于转速为2975转/分,电机本身也存在松动,振动频谱如下:




局部放大图如下:




二)齿轮箱

1.齿轮箱输入轴冲击脉冲测试

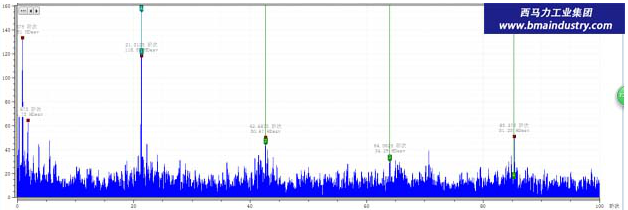

HD值HDm=30,HDc=-5结果为黄色状态,冲击脉冲频谱如下,无轴承故障征兆,仅齿轮21(现场相关参数依据转速为600左右计算可能为21个齿)啮合频率突出,导致冲击值略高,可能存在轻微磨损,




2.振动测试

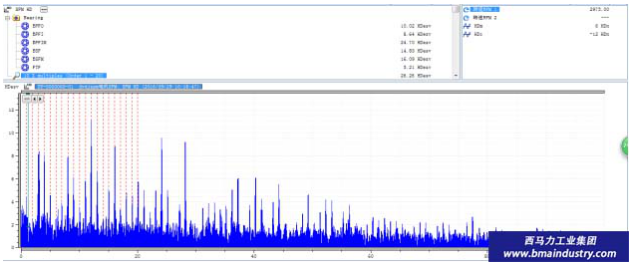

振动测试水平振动速度值为1.87mm/s,依据10816标准为绿色预警区,振动频谱中,主要成分为齿轮啮合频率,同时2倍频略高,说明齿轮存在轻微不对中




五、结论

1.电机存在电气问题,可能是转子松动或转子断条,为电机振动比较大的主要原因(建议处理),电机本身也存在松动现象,同时电机非驱动端轴承滚动体存在早期损伤(目前不需要处理)。

2齿轮箱存在对中不良现象,同时齿轮由于对中不良的情况导致可能存在早期的轻微磨损。
