【精】阿尔柯特油田设备清洗应用报告

发布于:2021年08月10日 作者:西马力 阅读:966

阿尔柯特公司推广应用的绿色闭环清洗系统,源于美国,符合国家相关的环保政策法规,通过高压水射流清洗技术与污水综合处理技术的有效结合,可以完成各种设备、设施表面污垢的清洗作业及清洗后的污水收集处理工作,污水处理后,到达重复循环使用的标准,具有绿色、节能、较为效率、可靠的特点。

一、高压水射流清洗方案

1.清洗对象

钻机、修井机、固井车、混浆车、抽油机、油管、大型压裂设备、设施等。

矿井

抽油管

固井车

大型压裂设备

2.清洗要求

油田设备、设施表面油污垢的清除及清洗污水处理后的重复利用,绿色环保,达到企业设备检修维护清洗、文明生产清洁的标准要求。

3.清洗方案

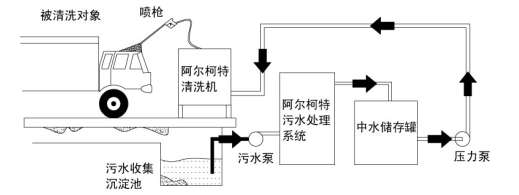

3.1 绿色闭环清洗系统流程图

清洗原理

3.2 油田设备、设施表面油污垢的清洗

随着企业文明生产管理的不断升级,保持设备、设施表面清洁已成为企业的日常重点工作。对于油田生产设备、设施表面油渍、污垢的清洗,一直以来都是人力手工作业,耗时费力,很难满足企业文明生产的标准要求。

油田需要清洗设备

工人清洗实操1

工人清洗实操2

工人清洗实操3

高压冷热水射流清洗技术的引入,改变了传统的清洗办法,操作人员只需手持喷枪,对准设备、设施表面喷射,油渍、污垢即可清除干净,还原设备、设施表面的本来面目,清净率98%以上,清洗效率每分钟2平方米以上,很好地解决了设备设施表面的清洗难题,降低了劳动强度,成为企业设备检修维护、文明生产6S管理的好帮手。

推荐压力21MPa、流量15 l/m、60℃的高压热水射流清洗机(JM4308),配套高压旋转喷头的清洗方案;对于干固重油垢的地方,推荐用压力2.8MPa、流量6-7 l/m、145℃的高压蒸汽清洗机(JM108或JM240),有防爆要求时请说明。

3.3钻机设备维护检修时表面油垢的清洗

油垢清洗1

油垢清洗2

3.4抽油机设备设施维护检查、文明生产时表面油污垢的清洗

抽油设施检查

抽油设施检查2

抽油设施清洗1

抽油设施清洗2

3.5 油井修固机械设备表面油污垢的清洗

油井修固机械设备

表面油污垢的清洗

3.6 油管内外表面有污垢的清洗

油管表面污垢

清洗后的油管

3.7 特别推荐防爆型冷热水清洗机用于石油化工、海上平台等有防爆要求工作环境的清洗作业

海上清洗应用

石油化工平台

防爆平台

3.8 零部件表面有污垢的清洗

当油田设备检修拆卸解体后,将各零部件分别放入环保型零件清洗机中,只需设定清洗时间(一般可在10--30分钟之间选择),利用生物降解溶剂混合的高温热水射流多方位喷射,清洗干净彻底。

推荐采用环保型零件清洗机(3640),选用具有除油垢、低泡、防锈、可降解功能清洗剂,没有化学药剂对人体和环境造成的损害与破坏,安全环保,操作简单,减轻了劳动强度,是企业设备零部件清洗的好伙伴。

智能零件清洗1

智能零件清洗2

全电型冷热水清洗机、环保型零件清洗机如下图示

全电清洗

冷热水清洗

3.9 清洗污水综合处理系统

随着水资源的紧缺,人们对各种废水的处理问题日益重视起来,多种污水处理技术应运而生。针对清洗场地污水的处理问题,我们推荐如下方案:

将清洗后的污水通过地沟集中回收到污水沉淀池,经过沉淀后,用污水泵送入美国ALKOTA公司制造的CSF系列环保型污水处理系统,经过油水分离、砂滤器、加药装置、精滤器等系统配置,彻底清除废水中的油及各种污垢,达到清洗机用水重复循环使用的标准。

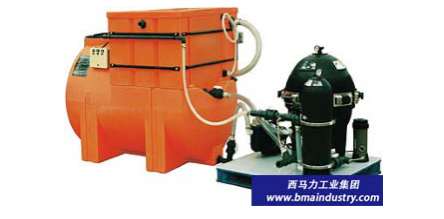

配备美国ALKOTA公司8MCSF-10型污水处理系统1套。处理能力:2270 L/H。如下图所示:

污水处理系统




二、高压清洗的清洗指标

1.绿色闭环清洗系统的工艺特点

阿尔柯特公司绿色闭环清洗系统的工艺特点是绿色、节能、较为效率、可靠。配套产品采用了工业型设计,皮实耐用;清洗污水处理后可以循环再利用,节约水资源;综合运行管理方便,运转方式灵活,投资和日常运行费用成本低。

2.绿色闭环清洗系统的组成

绿色闭环清洗系统主要包括:冷热水射流清洗机、清洗场地污水回收系统、污水处理系统、中水储存罐、供水系统、排水系统。

3.污水处理系统主要技术指标

   清洗污水收集池容积:20 m3

   中水储存罐容积:5 m3

   杂质过滤精度:10μm

三、绿色闭环清洗系统配置报价单

阿尔柯特公司开发研制的绿色闭环清洗系统,主要设备部件采用国际知名品牌,质量可靠、运行安全,主要配置报价如下表:

序号

标的物名称

规格型号

单位

数量

1

高压冷热水清洗机

(含喷枪、喷嘴、高压胶管)

专用旋转喷头



JM4308

J06-00702

1

1

2

蒸汽清洗机

(含喷枪、喷嘴、高压胶管)

JM122

JM108

1

1

3

环保型零件清洗机

JM3642

1

4

环保型污水处理系统

处理能力:2270 L/H

包括:油水分离器、污水箱、循环泵、砂滤器、精滤器、加氯系统、潜水泵 (扬程10 m、40 L/M)

JMCSF-10

1

5

中水供水系统

包括:

不锈钢水罐

威乐供水泵MHI202

不锈钢管3/4”

不锈钢球阀1”、3/4”

不锈钢油任1”、3/4”

不锈钢三通3/4”

不锈钢AB快接3/4”

不锈钢弯头3/4”

不锈钢对丝3/4”

不锈钢过滤器3/4”

JMZS-05



5立方米





















1



1

1

20

3

3

3

3

5

5

3

6

清洗场地污水回收系统

(根据用户现场情况确定施工方案)




( 91.4% ) ( 8.6 % )
