第五代物联网版智能在线监测系统——影胜系统

发布于:2022年02月08日 作者:西马力 阅读:353

影胜系统,之所以称为影胜 ,是因为“她”从硬件的搭建,信号采集源头,信号存储取舍,数据分析,数据结果 展示等五大方面各项指标优化,使得设备可以自己表现自己,就像是设备的影子 ,让你能时刻看到“她” ,透视“她” 。


工业2025 超前硬件平台设计

1、创新设计,影胜 主板数字信号、模拟信号、IEPE 传感器信号、转速 信号的电源采用信号间全隔离设计, 避免信号在主板上的相互 干扰,同时, 独特的绝缘系统设计,确保信号原汁原味;

 2、2TB 大存储 本地化设计,在网络不通的情况下,确保数据完全不 丢失;

 3、单网口设计,大幅提高传输可靠性, 采用 1000Mbps 网络传输速 率,满足大数据时代的传输要求;

 4、采用 Cortex-A9 多核芯片, 2G 运行内存, 6G 闪存, 2G 的缓存, 确保系统 5 年内不落伍;

 5、16 通道平行采集设计,满足各种触发逻辑测量 要求;如:基于 时间测量 ;基于事件触发测量;多技术组合测量;无缝测量; 关联测量。

胜 独特信号采集方式

1、1-16 信号,外加 8 路转速信号,4 路数字信号,4 路 DI/DO 开关量信号可独立测量或者任意组合进行测量,智能采集;

 2、直到 16 通道的同时采集能力,为大机组、工况复杂设备故障分析提供理论可靠数据;

 3、支持双 T 传感器,可以完成高清振动、高清冲击脉冲、高清转速信号的联合采集;

 4、支持各种各样的数据采集逻辑,确保影胜 系统抓到你想要的信号; 5、1 个通道工作不正常,不影响其它通道的正常工作,各司其职。

影胜 系统智能存储

1、影胜 系统所有数据在网络畅通的情况直接送达服务器,网络不通的情况下本地(影胜 主板上)保存,较多可保存 2TB 的海 量数据 ;

 2、影胜 系统一方面按数据采集逻辑进行数据采集,同时也可对所采集的数据进行有效性分析取舍,决定是否保存;

 3、影胜 系统可以按工程师临时请求,完成临时追加的测试任务而不影响系统的正常工作秩序;

 4、影胜 系统随时报告测点存储数据量,数据来源时间和采集机制。

影胜 系统较技术沉淀智能化诊断

1、影胜系统应用 HD 高清轴承分析技术,彻底改变您的数据分析习惯,哪怕您以前没接触过故障诊断知识,简单的培训,你就 学会分析故障。通过看标准的时域信号形状就能准确分析各类轴承故障原因;

 2、影胜系统应用 HD 振动 +HD 冲击,联合诊断,综合分析,将故障诊断的准确率由单一技术 70% 提 高到 90% 以上;

 3、影胜系统应用齿轮圈诊断技术,将齿轮诊断办法由原来的看频谱,转变为看时域圆坐标图,齿轮啮合状况和健康状况一目了 然, 就像您眼看到齿轮箱内部齿轮工作状况一样;

 4、影胜 系统彩色频谱 分析功能,将设备发病的时间,恶化的过程,恶化原因清晰展现出来;图形化诊断,复杂事件简单化。

 5、影胜 系统保持第四代系统的优点,对于轴承润滑状况、轴承故障的严重程度,剩余寿命给出评价。

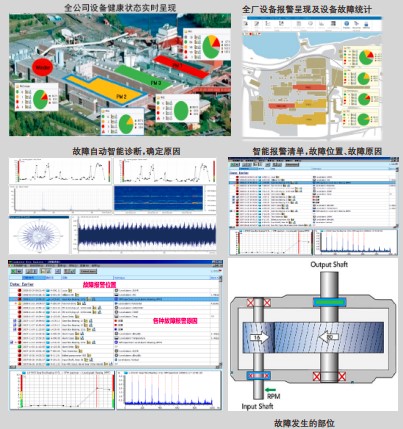

影胜系统 色彩化/层叠化设备运行状态呈现

1、基于设备管理系统软件框架设计,专为企业管理者量身打造;

 2、图形化和树状结构双显示模式设计,方面使用者和维护者使用;

 3、不论您的公司规模有多大,有多少个数据库,影胜 系统通过 CES 模块 将他们统统连接起来,并且和企业管理软件进行对接; 4、影胜 系统 独创各项指标的自诊断功能模块。通过独特设计,对于传感器状况,线路连接质量,模块状况进行智能诊断,维护人员无 需到设备现场就可以了解系统的硬件问题,为远程诊断和维护提供极大帮助;

 5、图形化全系统设备标识,用“绿、黄、红”实时显现设备的实际运行状况。真正做到“秀才不出门,识得天下事”。


影胜 INSEN04 便携式在线故障分析系统

影胜 INSEN04 是一种技术沉淀的在线持续监控机器状态的系统。系统由系统单 元、机箱,内部电缆和电源终端组成。它配有电源装置和 DIN 导轨。 通过收集与两个数字信号处理器和四个 RPM 通道并行连接的多达 4 个通 道的振动或冲击脉冲读数,该系统允许在复杂的应用中进行条件测量。 利用 4 个通道上的双处理器容量,提供较大的灵活性。两个数字输入和两个 数字输出可用于直接或通过外部继电器连接到机器停止装置、报警灯或其他 外部设备。该系统还有两个模拟输入,可以用来接受过程参数。



【性能参数 】

1、传感器输入通道

通道:4 通道并行输入,24 位 A DC。

测量办法:ISO2372、ISO10816、LR/HRHD、 HDENV,SPMHD,FFT 征兆,EVAM 振动分析

测量功能:基于时间的测量,技术组合测量,动作链接测量,无 缝连续测量,事件触发测量等等。

测量范围:≥60g 峰 - 峰(使用 100mV/g 传感器)

测量窗口:矩形窗,汉宁窗、汉宁窗等

平均技术:时间同步,FFT 线性,FFT 多级数,FFT 峰值保持。

频谱线数:400、800、1600、3200、6400、 12800, 25600

传感器类型:SLD144、SLC144DuoTech 或 IEPE (ICP) 型传感器

分辨率:0.0015m/s2RMS(使用 100mV/g 传感器

2、转速传感器通道

通道:2 传感器类型:PNP 或 NPN 等

模拟输入通道

通道:2,18 位 A DC

类型:差速器、电流或电压

电压:±10V 直流,1MΩ( 精度 ±1% 读取 +10mV)

电流:±24mA 直流,250Ω( 精度 ±1% 读取 +0.1mA)

测量范围:0 至 20mA 或 0 至 10V。

3、其它

外壳:粉末涂层 / 染色型钢,IP65。

电源:100-240VAC;24VDC,60 W, 50-60 Hz。

电缆通道规格:2xPG29,2xPG11。

重量:11 kg (24 lbs)

【特 点】

系统通过以太网与 Ruby 分析管理软件进行通信。在控制主机端,智能分析软件可监视所有已连接设备的状态。

  1. 测量系统单元具有并行测量逻辑、报警、存储、分析逻辑的功能。

  2. INSEN 系统独创各项指标的自诊断功能模块。通过独特的设计,对于传感器状况,线路连接质量,模块状况进行智能诊 断。

  3. 基于设备管理系统软件的框架设计,转为管理者量身打造。

  4. 具有高清冲击脉冲 SPMHD、高清振动 HDENV、齿轮圈诊断分析、高清彩色谱分析技术、EVAM 分析技术;

  5. 可以设置多种数据或者方式:可以实现连续、断续测量,也可以测试技术串联组合测量,也可以根据设备动作进 行测量,也可以实现事件触发测量等。

  6. 总之,可实现 CONDMASTER RUBY 在线所有功能。

【应用场合】

企业设备诊断中心、大学教学实验室、大型设备制造商售后服务部门作为现场实时精密诊断工具用。

【订货号】 M01INSEN04

包括:测试模块箱 1 套,4 套振动测试套件,1 根通讯线, 选件:软件根据功能配置。

影胜 INSEN08 便携式在线故障分析系统

影胜 INSEN08 是一种技术沉淀的在线持续监控机器状态的系统。智能线系统由 系统单元、机箱,内部电缆和电源终端组成。它配有电源装置和 DIN 导轨。 通过收集与两个数字信号处理器和四个 RPM 通道并行连接的多达 8 个通 道的振动或冲击脉冲读数,该系统允许在复杂的应用中进行条件测量。 利用 8 个通道上的双处理器容量,提供较大的灵活性。两个数字输入和两个 数字输出可用于直接或通过外部继电器连接到机器停止装置、报警灯或其他 外部设备。该系统还有两个模拟输入,可以用来接受过程参数



【性能参数 】

1、传感器输入通道

通道:8 通道并行输入,24 位 A DC。

测量办法:ISO2372、ISO10816、LR/HRHD、 HDENV,SPMHD,FFT 征兆,EVAM 振动分析

测量功能:基于时间的测量,技术组合测量,动作链接测量,无 缝连续测量,事件触发测量等等。

测量范围:≥60g 峰 - 峰(使用 100mV/g 传感器)

测量窗口:矩形窗,汉宁窗、汉宁窗等

平均技术:时间同步,FFT 线性,FFT 多级数,FFT 峰值保持。

频谱线数:400、800、1600、3200、6400、 12800, 25600

传感器类型:SLD144、SLC144DuoTech 或 IEPE (ICP) 型传感器

分辨率:0.0015m/s2RMS(使用 100mV/g 传感器)

2、转速传感器通道

通道:2

传感器类型:PNP 或 NPN 等

模拟输入通道

通道:2,18 位 A DC

类型:差速器、电流或电压

电压:±10V 直流,1MΩ( 精度 ±1% 读取 +10mV)

电流:±24mA 直流,250Ω( 精度 ±1% 读取 +0.1mA)

 测量范围:0 至 20mA 或 0 至 10V。

3、其它

外壳:粉末涂层 / 染色型钢,IP65。

电源:100-240VAC;24VDC,60 W, 50-60 Hz。

电缆通道规格:2xPG29,2xPG11。

重量:11 kg (24 lbs)

【特 点】

1.系统通过以太网与 Ruby 分析管理软件进行通信。在控制主机端,智能分析软件可监视所有已连接设备的状态。

2. 测量系统单元具有并行测量逻辑、报警、存储、分析逻辑的功能。

3.INSEN 系统独创各项指标的自诊断功能模块。通过独特的设计,对于传感器状况,线路连接质量,模块状况进行智能诊 断。

4. 基于设备管理系统软件的框架设计,转为管理者量身打造。

5、具有高清冲击脉冲 SPMHD、高清振动 HDENV、齿轮圈诊断分析、高清彩色谱分析技术、EVAM 分析技术;

6、可以设置多种数据或者方式:可以实现连续、断续测量,也可以测试技术串联组合测量,也可以根据设备动作进 行测量,也可以实现事件触发测量等。

7、总之,可实现 CONDMASTER RUBY 在线所有功能。

【应用场合】

企业设备诊断中心、大学教学实验室、大型设备制造商售后服务部门作为现场实时精密诊断工具用

【订货号】 M01INSEN08

包括:测试模块箱 1 套,8 套振动测试套件,1 根通讯线, 选件:软件根据功能配置
