西马力电机检测冶金行业应用案例

一．冶金行业现状：

冶金钢铁行业具有流程长、工序多、过程复杂等诸多特点，普遍存在产能过剩、劳动效率低、安全环境压力大等痛点。依托于5G+工业互联网进行绿色、智慧高质量转型发展是行业的必然选择。

二、冶金行业电机检测现状：

  摇表或绝缘耐压试验

通过直流或交流高压耐压试验，测试绕组对地绝缘性能。摇表（兆欧表）能同时得出绝缘阻值、介质吸收比、极化指数或泄漏电流等指标。绝缘测试一直是必不可少的进程，但它解决的仅是对地或对项件性能的评估。

  电桥或数字微欧计

检测绕组直流电阻：此项测试仅可用于检测接头松动，对由于匝间短路、层间短路、铁芯老化、磁隙不均衡等导致的电磁特性（电感量）几乎没有检测能力。高精度的微欧计也只能检测到引出线裂口、碳刷虚接等所产生的高阻。

  浪涌试验仪

又称匝间耐压试验，对绕组施加高压，通过对各级衰减电压波形的比较，分析匝间短路的存在。这种测试时发电机的绕组施加的是高压信号，对电机绕组及整体的绝缘特性产生不可避免的伤害，从而大大降低电机使用寿命。同时，仪器设备笨重，操作复杂。

三.冶金行业设备管理的现状

1、企业生产拥有大量电机设备。

2、电气工程师如何有效维护电机本体？

3、如何各项指标掌控全厂电机的健康品质？

4、如何能够在日常巡检中发现电机设备潜在问题？

5、如何管理全厂电机设备？

西马力为您建立全厂电机健康智能管控系统；

• 对全厂电机的基础资料综合管理；

• 对电机的健康状态进行预测预报，分析故障原因，做到全电机健康品质心中有数；

• 对返修和新购电机健康品质进行各项指标评估，作为维修和检验的依据；

• 对电机的运营能效、功率因数、电能损耗等情况进行各项指标评估，作为节能减耗的重要手段；

• 针对性的制定检修计划，对电机健康状态报告综合管理。

行业案例：

2021年6月我司技术人员使用电机数据采集与智能分析系统（AT7）对某钢厂电机设备进行离线检测。

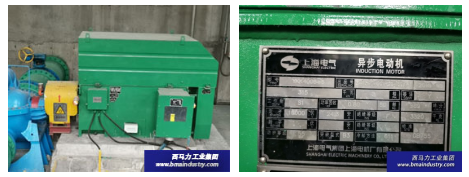

现场情况：

测试电机类型：

型号：YKK-4006-8    频率：50      额定输出功率：315

定子转子连接方式：  电压：10000   转速：993     电流：23.4

电机数据采集与智能分析系统（AT7）离线检测报告如下：

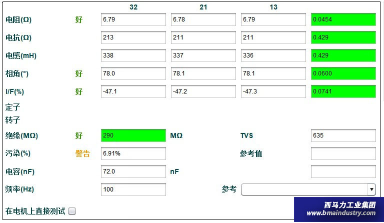

定子检测数据报告如下：

结 论：

该钢铁厂通过使用电机数据采集与智能分析仪(AT7)检测数据显示定子绕组存在污染，绝缘存在下降趋势，已反馈现场主管及技术人员，建议后期对电机定子绕组污染及绝缘加强维护监测。
