外转子电机的特点

发布于:2022年03月11日 作者:西马力 阅读:394

大多数人对于电动机的认识是定子在外、转子被包裹在内的内转子结构,电机与设备通过轴伸进行连接传动。实际上,定子内置的外转子电机应用也较多,依不同的应用特点及具体的使用工况,会有许多不同的馈电和传动方式,结构外形也千奇百怪。

内转子电机是电机机座固定,转子与主轴一同旋转,而外转子电机则是主轴固定,并位于电机中心,包裹零部件的外壳进行旋转;内转子电机一般极数少,转速高,而外转子电机一般极数多,转速低。

轴承

垂直于旋转轴线剖切电机,外转子电机的转子为圆环状,圆环以内的定子上有铁芯、线圈、轴和通过轴孔由外部引入内部的引线等静止部件。外转子电机通常为扁平结构,应用于低速大转矩、直接驱动场合。扁平结构的外转子电机转动惯量比较大,运行平稳是优点,但瞬态响应差,有时会成为一些应用场合绕不开的缺陷,如需快速起动和停车、同步跟踪锁定目标的线性调速应用场合,不适合使用外转子电机。

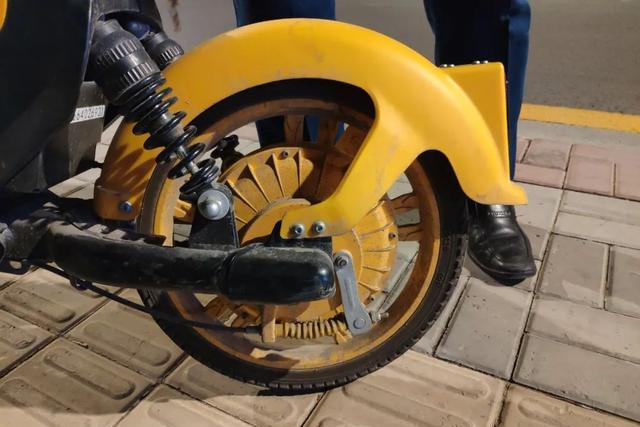

应用外转子驱动结构时,往往会简化设备结构、省去许多中间环节。矿山用绞车,变频电机用轴流风机,电动自行车电机,日常生活中的吊扇等都是使用外转子电机的经典应用,与内转子结构相比,拥有无可替代的独特优势。

外转子电机的转子部分与被驱动元件采用直接连接方式,不仅可以有效缩减了电机与设备间的无用空间,而且因为直驱方式,大大减小了间接驱动的能量损耗。变频电机比较常用的轴流风机大多采用外转子电机,所具有的结构紧凑、安装方便、运行可靠、噪音低、节能较为效率等优点发挥得淋漓尽致,使电机整机的整体布局非常紧凑,有效规避了内转子电机与工作风扇的机械安装间相互干涉的问题。

( 90.1% ) ( 9.9 % )
