轴承游隙检测的办法

发布于:2022年04月18日 作者:西马力 阅读:262

轴承游隙滚动轴承重要的质量指标之一,而游隙调整是轴承安装调整的关键技术,关系到轴承在设备中的运行状态。轴承游隙的测量、检测与调整是轴承使用环节中重要的一部分。

1、什么是轴承游隙?

滚动轴承的内、外圈和滚动体之间存在一定的间隙,因此内、外圈之间可以有相对位移,既轴承的游隙。根据轴承类型及测量办法,游隙可分为轴向游隙和径向游隙。

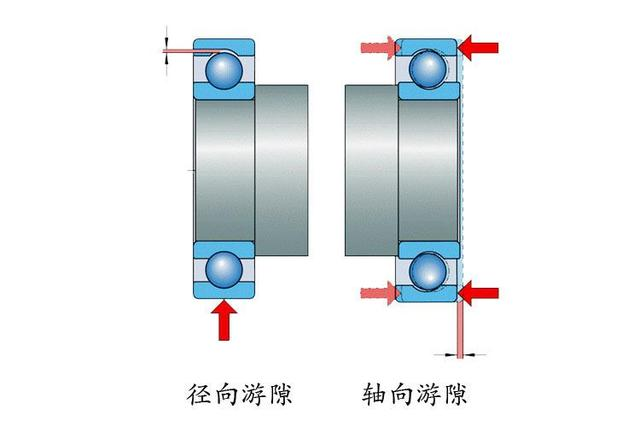

轴承游隙



2、为什么要测量和调整轴承的游隙?

轴承的游隙与其使用寿命息息相关,在实验室状况下,轻微的负间隙时,轴承的寿命较高,但如果轴承安装配合及温度状况不确定,一般推荐选用较大游隙。

安装轴承游隙时,当游隙过小,滚动轴承温度升高,无法正常工作,会导致滚动体卡死;当游隙过大,设备振动大,会导致滚动轴承噪声大,合适的游隙有助于滚动轴承的正常工作。

3、轴承游隙的测量

轴承游隙测量的办法主要有:专用仪器测量法、简单测量法及塞尺测量法。塞尺测量法是较常用的办法,当测定轴承游隙时,将轴承立置于平台上,用手压住轴承外圈,注意保持内外圈不倾斜,左右转动内圈1/2-1圈,使滚子稳定。然后,将左右列的任意一个滚子分别置于正上位,使用塞尺测量内部游隙。

4、轴承游隙的调整

通过改变滚道的相对轴向或径向位置,来调整游隙,使轴承始终在一个稳定的范围内工作,从而提高其工作寿命。下面调整办法可作为参考:

(1)轴承轴向游隙的调整

轴承的内圈由轴肩进行定位,外圈由两侧的轴承压盖进行预紧,轴承的轴向游隙由两侧轴承压盖的预紧力进行调整,考虑到轴承因发热造成游隙减小,轴承的轴向应留有一定的游隙。

(2)轴承径向游隙的调整

轴承的径向游隙对轴承的稳定运行起到至关重要的作用,对于径向游隙,可参照GB/T4604-2006相关标准,在实际操作时,只需按照标准调整轴承径向游隙的上下限。

具体调整办法:为了便于测量,调整前应拆除轴承两侧压盖,将轴承安装在轴承座,盖上上盖,使用力矩扳手均匀紧固轴承两侧4个紧固螺栓,紧固到位后,使用塞尺进行测量,测量值与查表的标准值进行比对。

( 94.6% ) ( 5.4 % )
