电机保护的几种方式

发布于:2022年03月25日 作者:西马力 阅读:317

1、短路保护

如果因为电机绕组和导线的损坏,控制电器损坏,碰线等引起线路短路故障时,电路中会产生很大的短路电流,它将导致产生过大的热量,使电动机、电器和导线的绝缘损坏,用保护电器迅速切断电源的措施为短路保护。常用的短路保护电器有熔断器和自动空气断路器。

2、欠压保护

当电压降低时,电机在欠压状态下运行。因为电机载荷没有改变,所以欠压下电动机转矩下降,定子绕组电流增加,影响电动机的正常运转甚至损坏电动机,此时用保护电器切断电源,为欠压保护。实现欠压保护的电器有接触器和电磁式电压继电器。熔断器和热继电器不能进行欠压保护,因为电动机在欠压下运行时.其定子绕组增加的幅度尚不足以使熔断器和热继电器动作,所以这两种电器不能进行欠压保护。当电动机正在运行时,如果电源电压因某种原因消失,为了防止电源恢复时电动机自行起动的保护称为零电压保护,零电压保护常选用零压保护继电器KHV。当电动机正常运行时,电源电压过分地降低将引起一些电器释放,造成控制线路不正常工作,可能产生事故。因此,需要在电源电压降到一定允许值以下时,将电源切断,这就是欠电压保护。

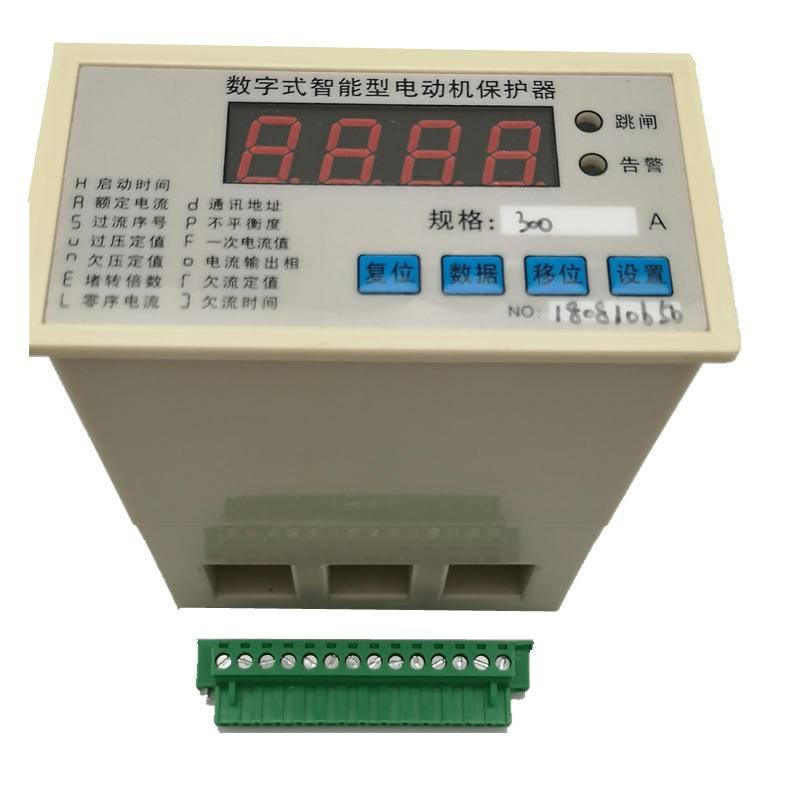

电机示数



3、失压保护

生产机械在工作时,由于某种原因而发生电网突然停电,当重新恢复供电时,保护电器要保证生产机械重新起动后才能运转,不致造成人身和设备事故,这种保护为失压(零压)保护。实现失压(零压)保护的电器有接触器和中间继电器。

4、弱磁保护

用保护电器保证直流电动机在一定强度的磁场下工作,不致造成磁场减弱或消失,避免使电动机转速迅速升高,甚至发生飞车现象,这种保护为弱磁保护。在直流电动机励磁回路中.串入弱磁继电器(即欠电流继电器)可实现弱磁保护。欠电流继电器工作原理:在直流电动机起动、运行过程中,当励磁电流值达到欠电流继电器的动作值时,继电器就吸合,使串接在控制电路中的常开触头闭合,允许电动机起动或维持正常运转;但当励磁电流减小很多或消失时,欠电流继电器就释放,其常开触头断开,切断控制电路,接触器线圈失电,电动机断电停转。

5、过载保护

当电动机负载过大,起动操作频繁或缺相运行时,会使电动机的工作电流长时间超过其额定电流,导致电动机寿命缩短或损坏。当电动机过载时,用保护电器切断电源的措施为过载保护。

6、过电流保护

用保护电器限制电动机的起动电流或制动电流,使电动机在安全电流值下运行,不致造成电动机或机械设备损坏,这种保护为过电流保护。由于不正确的起动和过大的负载转矩以及频繁的反接制动,都会引起过电流。为了限制电动机的起动或制动电流过大,常常在直流电动机的电枢回路中或交流绕线转子电动机的转子回路中串入附加的电阻。若在起动或制动时,此附加电阻已被短接,就会造成很大的起动或制动电流。另外,电动机的负载剧烈增加,也要引起电动机过大的电流,过电流的危害与短路电流的危害一样,只是程度上的不同,过电流保护常用断路器或电磁式过电流继电器。将过电流继电器串联在被保护的电路中,当发生过电流时,过电流继电器KA线圈中的电流达到其动作值,于是吸动衔铁,打开其常闭触点,使接触器KM释放,从而切断电源。这里过电流继电器只是一个检测电流大小的元件,切断过电流还是靠接触器。如果用断路器实现过电流保护.则检测电流大小的元件就是断路器的电流检波线圈,而断路器的主触点用以切断过电流。
