无刷电机的结构

发布于:2022年03月02日 作者:西马力 阅读:370

无刷电机在结构上来看,和有刷电机是有相似之处的,它也有转子和定子,只不过其结构是相反的;有刷电机的转子是线圈绕组,和动力输出轴相连,定子是永磁磁钢;相反,无刷电机的转子却是永磁磁钢,定子是绕组线圈;无刷电机去掉了换向电刷,故称之为无刷电机,但是没有了变换的电磁场,又是如何让电机转动呢?

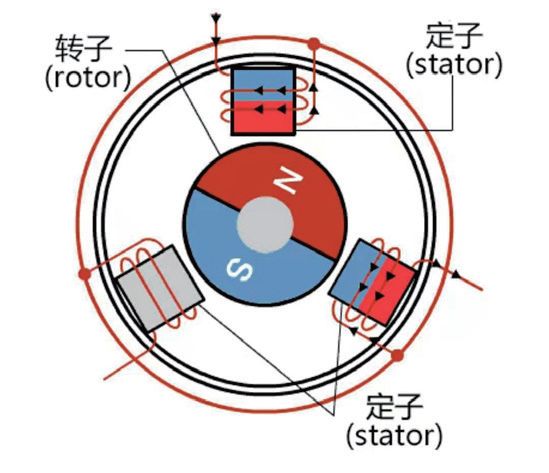

无刷电机结构图

无刷电机靠着改变输入到定子线圈上的电流波交变频率和波形,在线圈周围形成绕电机几何轴心旋转的磁场,驱动转子上的永磁磁钢转动来带动电机转动。无刷电机的性能和磁钢数量、磁通强度、输入电压大小等因素有关,也与控制性能有很大关系,因为输入的是直流电,电流需要电子调速器变成三相交流电,还需要从遥控器接收机接收控制信号来控制转速。 无刷电机的结构是比较简单的,决定其使用性能的关键是电子调速器。

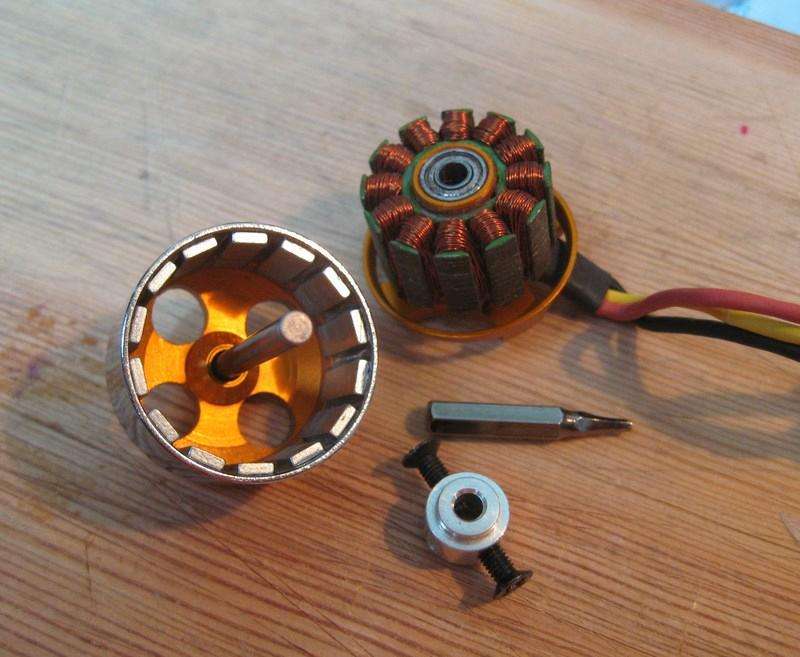

无刷电机结构图实拍

正是因为有了以上的特殊结构,无刷电机相比有刷电机具有了以下的优势:

1、可替代直流电机调速、变频器+变频电机调速、异步电机+减速机调速调速;

2、具有传统直流电机的优点,同时又取消了碳刷、滑环结构;

3、具有刹车、双转向功能;

4、无刷电机重量轻、体积小、便于携带转移,出力比有刷电机大;

5、无刷电机转矩特性优异,中、低速转矩性能好,启动时转矩大,同时启动电流较小;

6、具备无级调速的能力,调速范围广,过载能力比较强;

7、无刷电机软启软停、制动特性比较好,省去了原有的机械制动或电磁制动装置;

8、无刷电机效率高,没有励磁损耗和碳刷损耗,同时也消除了多级减速损耗,综合节电率高达20%~60%以上。

9、无刷电机可靠性能较高,稳定性好,适应性强,同时维修与保养比较简单,节省了维修保养成本;

10、无刷电机耐颠簸震动能力较强,同时噪音低,震动小,运转平滑,寿命长等特点;

11、无刷电机不产生火花,特别适合某些需要防爆的爆炸性场所;

12、无刷电机可以根据客户需要选梯形波磁场电机和正弦波磁场电机。
