守望者8同道在线监测模块

发布于:2022年01月27日 作者:西马力 阅读:366

系统采用蜂窝网络模式,以中央服务器为基础运行,可在多种客户端进行数 据的查看,使用电脑客户端的时候可以进行各项指标的设置和编辑,现场使用网 络覆盖,服务器通过网络连接多路振动监控箱采集模块进行数据采集。

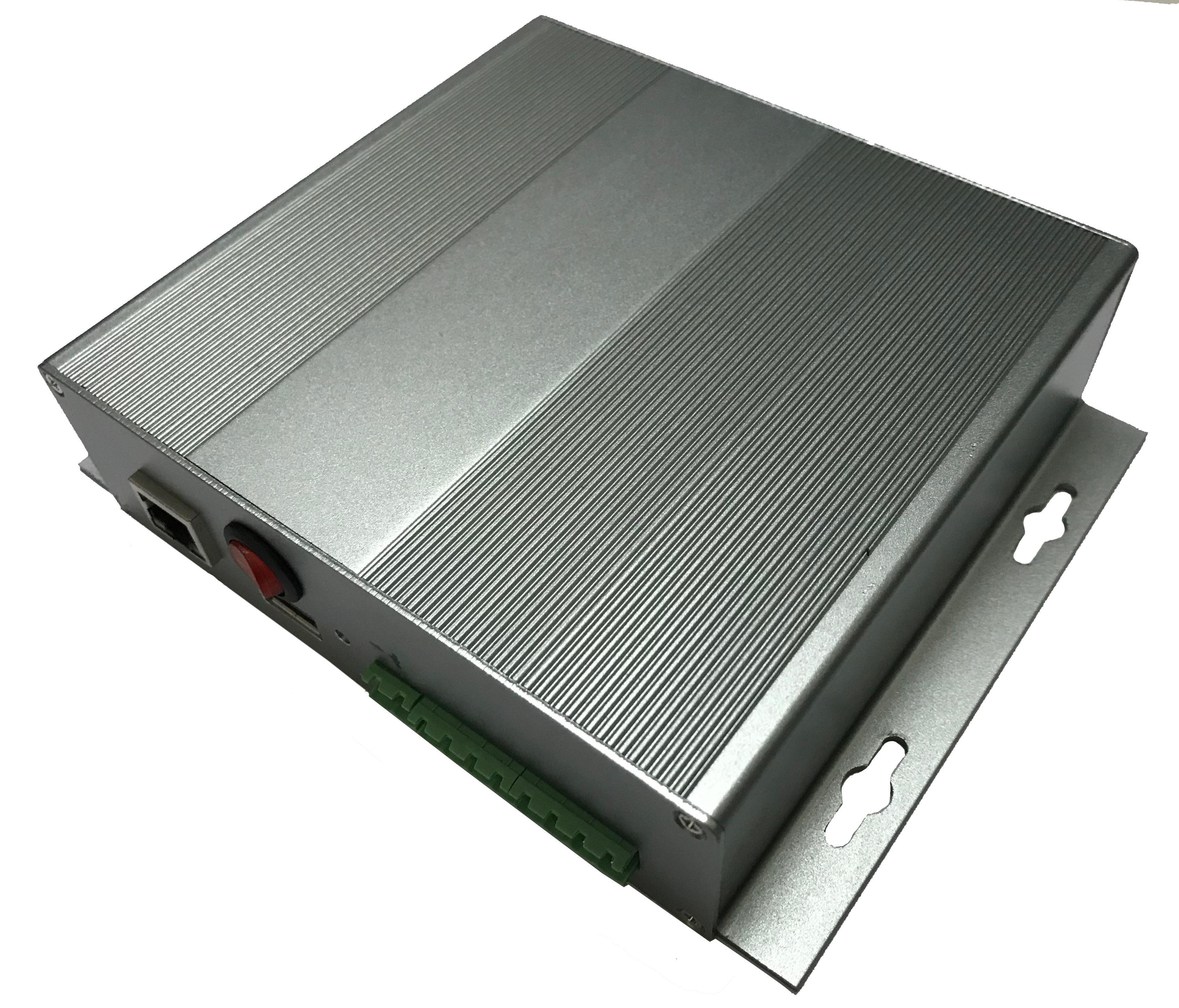

产品实拍1

产品特点】

采用 ICP 及高精度温度传感器,可 8 通道振动 4 通道温度循环采集;

选进的贴片工艺,网络智能传输数据;

高精度和高稳定性放大集成电路;

传感器采用磁力吸附,采集器使用工业级可拆卸接头,方便拆卸;

8G 大容量内存,长期监测断网保存;

10/100Mbps 网口,支持 Auto-MDI/MDIX,支持交叉直连网线自适应,高速,稳定;

结构小,外形 130*170*40mm, 净重 450g;

通过网页设置参数;

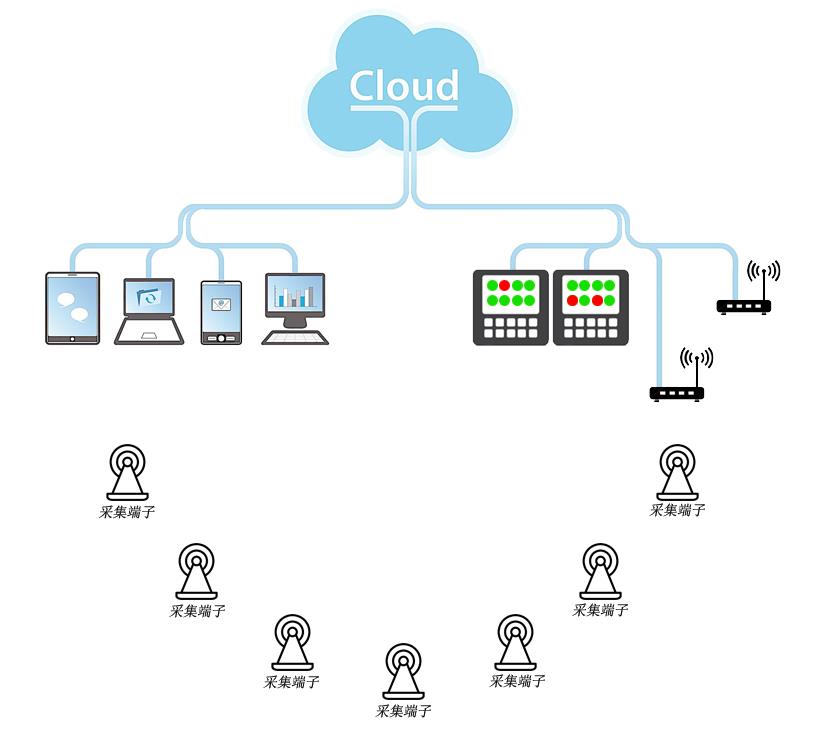

云架构图

【测量参数】

测量较大量程 / 较高分辨率 ( 灵敏度 100mV/g)

加速度峰值: 100m/s2/0.01m/s2

包络有效值: 10unit/0.01unit

速度有效值: 70mm/s/0.01mm/s

 位移峰 - 峰值: 2000μm/1μm

温 度: 0℃~100℃;/ 0.01℃

分析频率量程 100,200,500,1000,2000,5000,10000Hz

频率范围 10Hz-10kHz

波形采样频率 分析频率量程的 2.56 倍

测量精度 ±5%

包络解调

采用特殊电路技术经过采集处理,达到对设备轴承、齿轮的诊断与测量。

【电气参数】

工作电压 18~36VDC( 建议 24V)

工作电流 24V 供电时小于 70mA

网口规格 RJ45、10/100Mbps、交叉直连自适应

工作环境

工作温度 (℃): -20℃~70℃;

工作湿度 5% ~ 95% RH( 无凝露 )

【订货号】 M01BM816/M01B8L( 低频 ) 8 通道在线监控模块
