纸业洗浆压力机应用案例

发布于:2022年01月09日 作者:xmltwo 阅读:400

技术应用范围:通过使用较新研发的SPM高分辨率办法(SPM HD),我们已经可以展现以前不可能观察到的低转速细节(< 10RPM)SPM HD基于防磨轴承或皮带中的转动体和滚道接触面产生的波形持续时间较短的实际情况。像剥落和碎裂这样的损伤,当转动体经过有损伤的区域时,由于金属和金属之间的碰撞、抵触,则会产生很高数量的弹性波。使用对这样的弹性波非常敏感的传感器,则可以记录并量化这些波形。传感器需长期安装,可打孔安装,也可在轴承套上埋孔安装,或用胶粘贴在表面。要达到较佳效果的话,传感器需安装在靠近轴承负载区附近。

使用产品及型号:SPM在线INC40

客户方设备主要问题: 众所周知,低转速设备用传感振动为基础的技术测量起来非常困难,转速在50以下所包含的能量非常低,导致从检测信号中提取有用信息非常困难。

西马力解决方案:

(1)双丝压力机以及其他低速设备为根据,我们的经验是:由于趋势线的增大和降低,我们不建议利用手持式仪器来监测低速设备。这样做得风险是:测量是在可能存在的剥落处经过机械软化后进行的,所以产生的冲击量幅值较小。除非你经常性使用便携式仪器。我们强烈建议这样的持续性监测应使用在线设备。。

(2)客户口碑:SPM HD办法能使测量结果异常清晰,即使是在低转速设备中,频谱和时域信号也很清晰干净。在19个月的现场测试中,我们已经在轴承故障鉴定中获得成功,一般预警时间为轴承更换前6个月。

现在我们以双丝压力机作为实例,以下是轴承状态退化过程不同阶段的描述。经SPM HD技术检测。

下图:2010年6月中旬到2010年11月末的SPM HD趋势图,显示了每6个小时采集一次的624个读数。图形显示了SPM HD办法生成的一次参数:测量时间内检测到的较强冲击。Y轴为对数。

HD分析频谱1

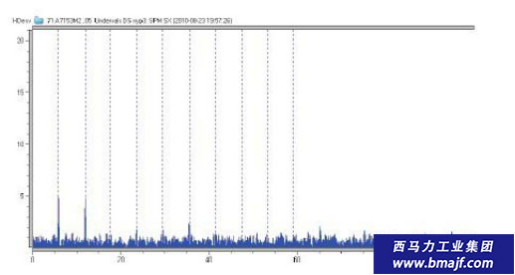

下图是在轴承情况退化过程的早期阶段采集的SPM HD频谱。Y标度为线性,并可以看到BPFO上的5个谐波。数据采集时间为2010年8月23号,转速为9.39.

HD分析频谱2

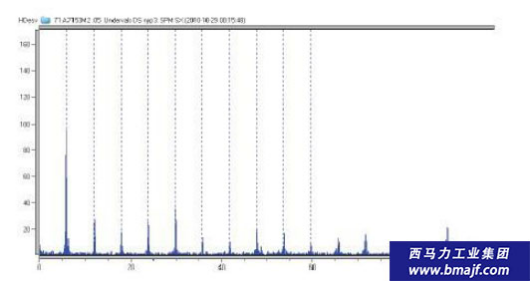

下图为10月29日在转速为10.84设备上测量到的SPM HD频谱。外滚道信号清晰,只有几个谐波。幅值增大了20倍,表明为更严重的外滚道损伤。

HD分析频谱3

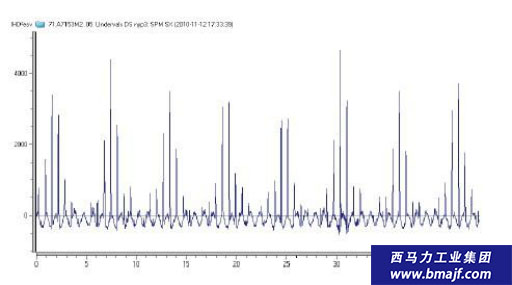

下图:伴有很特别尖峰的SPM时域信号。 数据采集时间为2010年12月12日,清晰地综合显示了内环和外环滚道的信号。转速为10.84。注意:内环调制中爆发点之间的距离为精确地一转。以及外环滚道那些较小的信号。

HD分析频谱4

下图为结果验证

HD分析频谱5

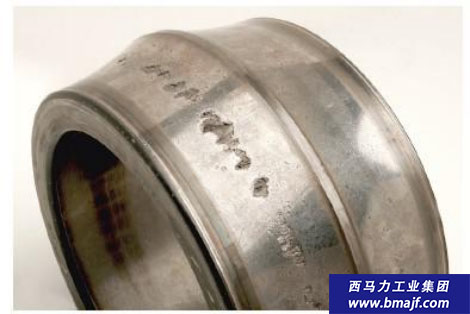

卸下来后有剥落情况的轴承内环

( 95.1% ) ( 4.9 % )
