直插电阻验证传感器好坏应用案例

发布于:2022年01月10日 作者:xmltwo 阅读:447

在临港驻厂服务过程中,现场偶然出现传感器无数据的情况,通过RUBY软件强制测量后显示电压过低,此时手头无新传感器可以更换测试,同时由于传感器电缆已经固定,不方便调换。

建议使用3k欧姆的直插电阻,将该传感器拆下,把电阻的两个管脚分别插入航空接头的两个插孔中(不分方向)。此时,用万用表测试电阻两端电压。

1. 电压显示范围11V-15V,同时通过RUBY软件进行强制测量后正常,说明传感器有问题。

2. 电压显示超出该范围,需要检擦线路或采集箱。

备注:对于更换新传感器或调换电缆方便的环境,可忽略该办法。

软件操作流程

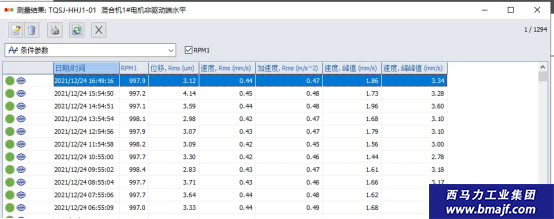

1.选中测点后,点击测量结果

传感器测量值1

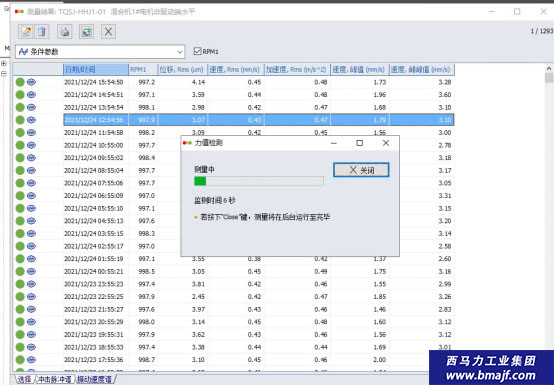

2.右键选择力值测量

传感器测量值2

传感器测量值3
