购买我司的Condmaster状态监测软件系统,用于完成100万吨/年乙烯及炼油改扩建项目 40万吨/年HDPE装置挤压造粒机的振动状态监测。
发现故障:

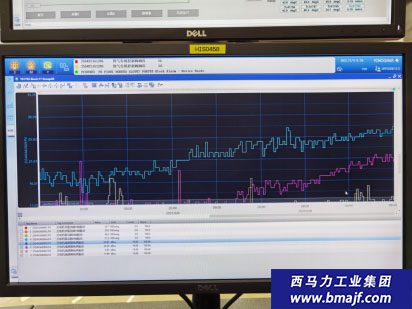

挤压机于2020年11月投产,在线监控系统投入使用。2021年2月初,HDPE挤压机主齿轮箱冲击值有上升趋势,其中位号60909较高点27.87dBsv,已进入黄色预警范围。在变换产品和负荷后,冲击值可能会下降。结合现场频谱效果,判定轴承有外环损伤特征,但不严重;轴承可能安装不牢固,建议用户加强观察。
![诊断数据 诊断数据](https://www.bmajf.com/zb_users/upload/2022/01/05/20220105113550_28536.jpg)
挤压机拆解后验证结果:
2021年12月,HDPE挤压机停机检修,发现轴承外圈有跑圈现象,验证为外圈故障信号;轴承未拆解。

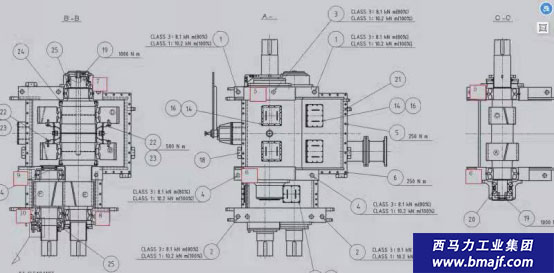

![轴承拆解结构图 轴承拆解结构图](https://www.bmajf.com/zb_users/upload/2022/01/05/20220105113552_75665.jpg)

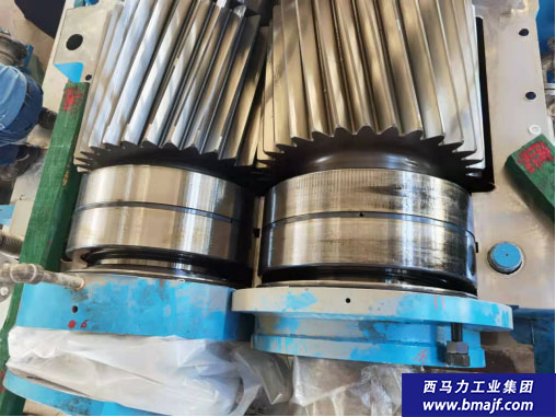

![轴承拆解实拍1 轴承拆解实拍1](https://www.bmajf.com/zb_users/upload/2022/01/05/20220105113555_21426.jpg)

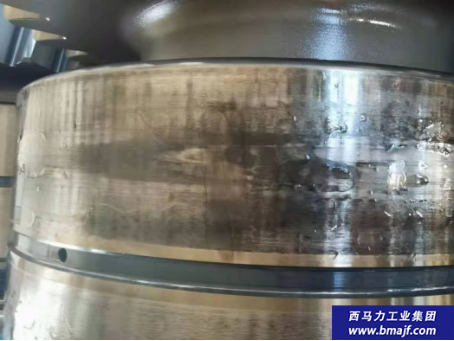

![轴承拆解实拍2 轴承拆解实拍2](https://www.bmajf.com/zb_users/upload/2022/01/05/20220105113558_90016.jpg)
