水刚电机运行报告

发布于:2021年10月20日 作者:西马力 阅读:527

检测人员:西马力公司    陈维明

检测时间:2021年04月20日至04月21日

检测地点:工厂内

检测工具:LEONOVA钻石级设备状态综合分析系统SPM M01DIAQ

检测目的:对各电机进行运行状态检测,掌握设备运行状况。

检测技术:HD高清冲击脉冲技术和振动检测技术相结合对设备故障进行综合诊断、分析及评判。采用HD冲击脉冲测试,可以提早到3-6个月发现轴承的故障,预知轴承的早期、中期、晚期故障,润滑是否良好;通过HD冲击脉冲频谱分析,很容易分清是齿轮问题还是轴承问题;采用HDENV振动检测技术,采用专利齿轮箱诊断技术(时间同步平均、虚拟转速、高清转频追踪技术及圆坐标),对齿轮啮合、点蚀、剥落、断齿和设备不平衡、不对中、松动等故障进行分析、评判。

基本信息

检测设备信息参数

编号

设备名称

设备状态

轴承型号

转速

结论

1

1高线12#号机

密切关注,趋势监测

SKF6032  NU230

700 r/min

20

1高线12号电机

检测数据


振动测试(10-10000Hz,12800线)

冲击脉冲测试

备注

位移μm(PP)

速度mm/s

(RMS)

加速度ms2

(P)

冲击值

(HDm/HDc)

测点1:电机输入轴

水平

273.89

11.34

15.63

46/25


垂直




轴向

338.87

12.78

21.85

测点2:中间轴

水平

563.05

10.80

8.28

46/27


垂直

158.81

7.05

8.09

轴向

77.53

4.86

7.11

故障分析1

故障分析2

故障分析3

故障分析4

故障分析5

故障分析6

故障分析7

故障分析8

故障分析9

故障分析9

故障分析10

故障分析11

故障分析12

故障分析13

故障分析14

数据分析

结论:

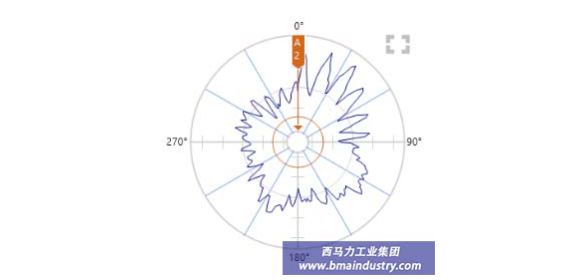

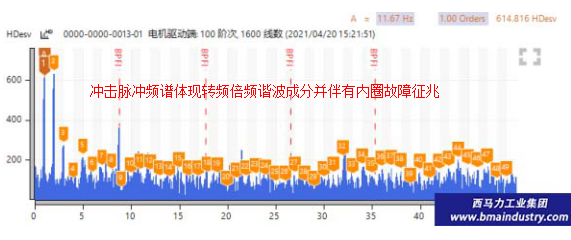

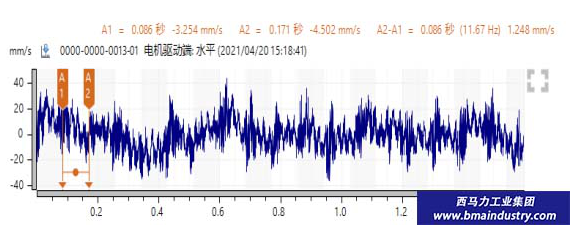

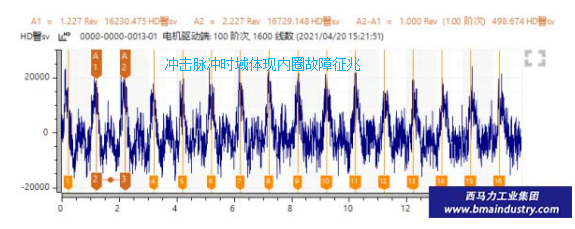

1、电机驱动端轴承:高清冲击脉冲频谱转频倍频谐波较为丰富并伴有轴承内圈故障,时域谱图也体现轴承内圈故障征兆,HDm/HDc46/25)值较大,说明轴承磨损且受力较大,润滑不良。

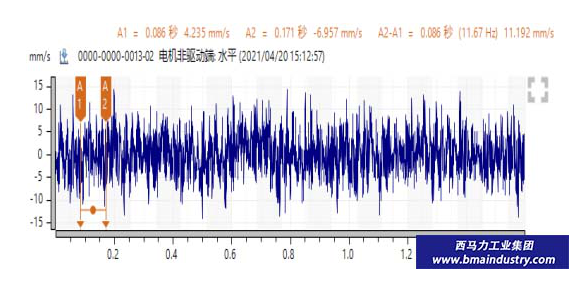

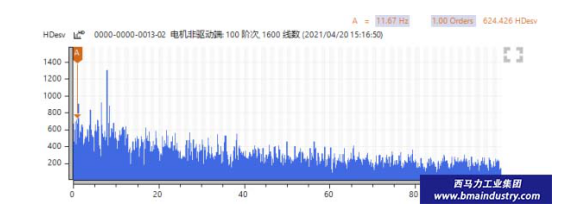

2、电机非驱动端轴承:HDm/HDc46/27)值较大,说明润滑不良,

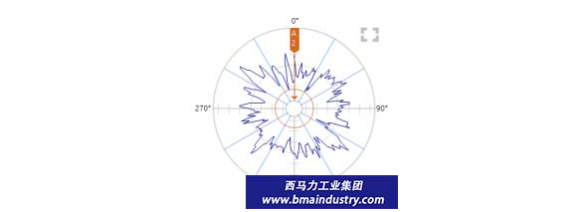

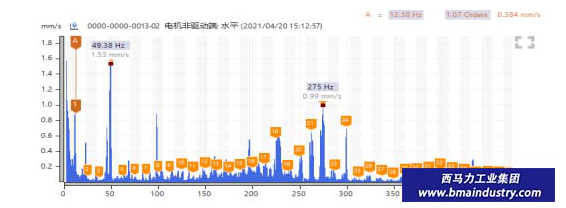

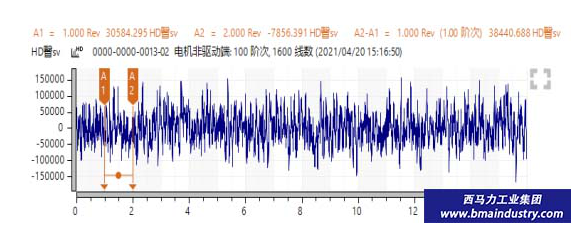

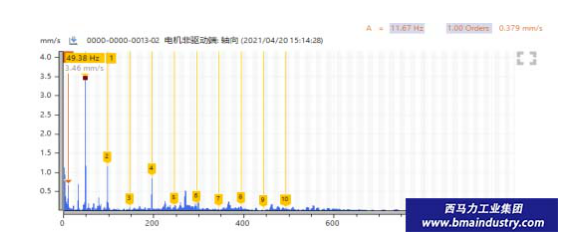

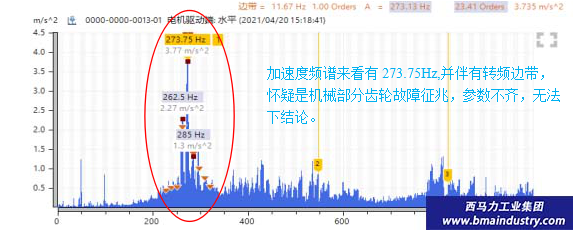

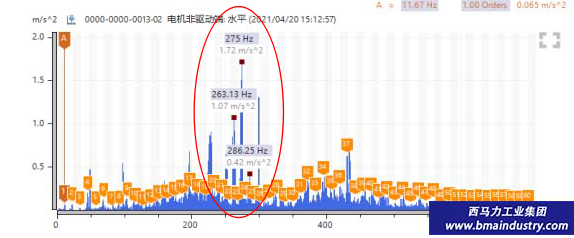

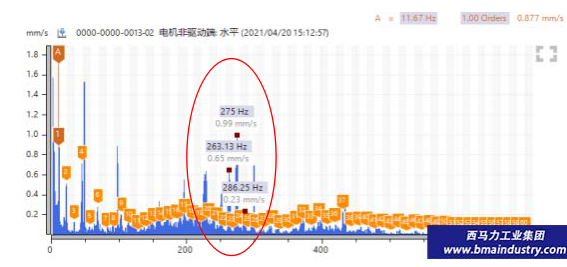

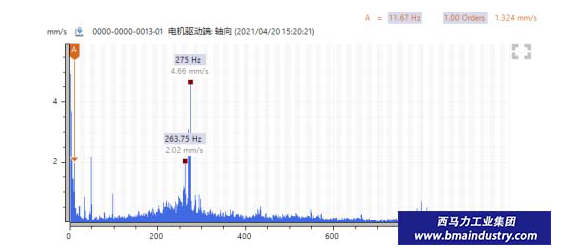

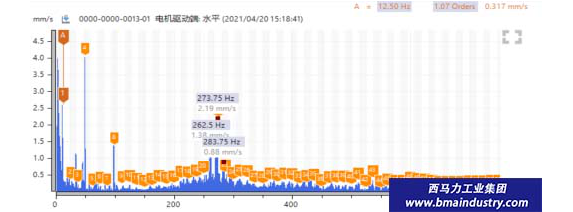

3、从两端的振动来看,电机转频倍频谐波较丰富,4倍频率份为主,且各个方向的振动值较大,按ISO10816振动标准超标较严重,且加速度频谱来看有273.75Hz,并伴有转频边带,疑是机械部分齿轮故障征兆,无参数(如齿轮箱第一级输入齿轮齿数为23颗,说明与齿轮箱有关,齿数不对另做分析),说明电机状态较差,有松动故障征兆,疑是由273.75Hz频率成分加剧振动加大。

建议:

1、对电机两端轴承加油,检查电机驱动端轴承磨损。

2、查找273.75Hz频率对应成分,并检查齿轮箱(并提供齿轮箱每级齿轮,进一步分析)。

3、检查电机地脚螺栓及基础框架松动问题,加强关注电机的运行状态,一旦裂化加剧,建议停机检修。

( 97.8% ) ( 2.2 % )
