西马力钢铁行业振动检测应用案例

发布于:2022年06月15日 作者:西马力 阅读:218

中国企业面临的大挑战,除了产能过剩,应该是低效率,高能耗,也就是生产中的高成本。粗放经营模式,不仅使我国的企业难与同行竞争,更不能挑战世界市场,产品成本高于世界水平。因此企业想要发展,存活,必选之路就是各项指标精益化的生产,确保生产过程较为效率,低耗,绿色环保及安全。


钢铁行业设备管理的现状

钢铁行业是典型的资源型、高能耗产业,钢铁厂的设备种类多,但是多数设备工作工况复杂,变速快、变载增加了故障诊断的难度,针对设备经常发生问题的地方在检修时更能采取有效措施,延长设备使用寿命,减少设备维修量,因此我们需要提前知道轴承出现的故障隐患,提早发现问题,在正常检修时就将其更换,从而使设备管理者的管理水平得到大大提高,而提前发现轴承、齿轮的故障隐患正好是西马力公司冲击脉冲和高清包络等技术的强项。





行业案例:

2020 10 24使用西马力设备状态分析系统 Leonova Emerald(翡翠)北满特钢小棒 4#轧机进行了检测。

本次测试中采用了 SPM专用的冲击脉冲高清技术振动高清包络两种测试手段,分别测量了 24#锥箱和 3#轧机齿轮箱的数据。

HD高清冲击脉冲技术(采用 HD冲击脉冲测试,可以提早到 3-6个月发现轴承的故障,预知轴承的早期、中期、晚期故障,润滑是否良好;通过 HD冲击脉冲频谱分析,很容易分清是齿轮问题还是轴承问题)

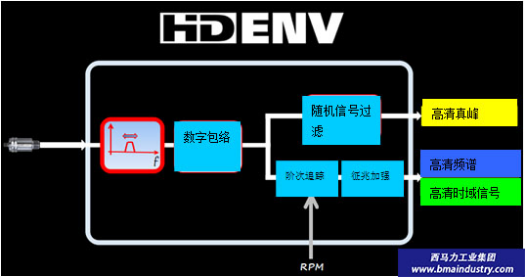

振动高清包络检测技术(含专利齿轮箱诊断技术:时间同步平均、虚拟转速、高清转频追踪技术及圆坐标,清晰的看出齿轮啮合故障)相结合。

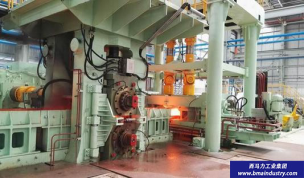

现场情况:检测设备信息参数:转速 980



设备名称

冲击脉冲检测HDm/HDc

振动测试

状态评估

速度

加速度

高清包络

4#轧机

38/23

9.43

24.32

26

警告

8.11

25.87

45



分析报告:

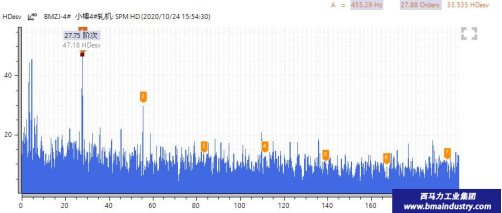

 输入轴高清冲击脉冲频谱

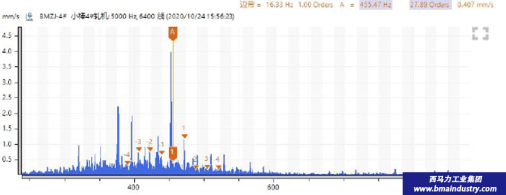

输入输出轴振动频谱信号

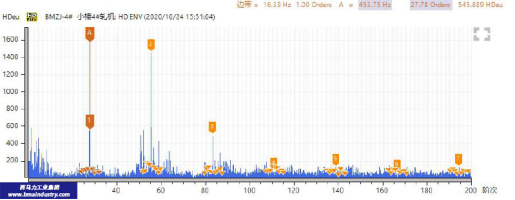

振动高清包络频谱图


论:

该钢铁厂通过使用设备状态分析系统 Leonova Emerald(翡翠) 检测结果为频谱中存在 455.29Hz及其谐波信号,为齿轮啮合频率,且存在边带,但值不高,齿轮存在轻微磨损,未发现轴承故障信号,润滑良。建议加强关注,关注其趋势变化。

拥有技术沉淀的生产技术装备是生产一流产品、提高生产效率、降低生产成本、适时适量地满足市场需求和实现管理现代化的基本物质保证。而建设和强化科学较为效率的生产保障体系,确保生产装备完好率、大限度地降低设备故障率、减少设备维修成本、实现安全生产、规范作业流程、整理和规范管理基础数据资料达到数据资料和管理信息的共享,建立起适应今后发展的管理模式,则在工业生产的组织中占有越来越重要的地位。

 安全生产是保护劳动者的安全、健康和国家财产,促进社会生产力发展的基本保证,也是保证社会主义经济发展,进一步实行改革开放的基本条件。因此,做好安全生产工作具有重要的意义。









( 94.8% ) ( 5.2 % )
