【精】烧结机机尾除尘风机应用案例(翡翠电机检测)

发布于:2021年07月26日 作者:西马力 阅读:431

一、烧结机机尾除尘风机松动问题

技术应用范围:通过使用较新研发的SPM高分辨率办法(SPM HD),我们已经可以展现以前不可能观察到的高频信号。

翡翠产品实拍

SPM HD基于防磨轴承或皮带中的转动体和滚道接触面产生的波形持续时间较短的实际情况。像剥落和碎裂这样的损伤,当转动体经过有损伤的区域时,由于金属和金属之间的碰撞、抵触,则会产生很高数量的弹性波。使用对这样的弹性波非常敏感的传感器,则可以记录并量化这些波形。传感器需长期安装,可打孔安装,也可在轴承套上埋孔安装,或用胶粘贴在表面。要达到较佳效果的话,传感器需安装在靠近轴承负载区附近。

使用产品及型号:便携式仪器翡翠


二、客户方设备主要问题


除尘风机是烧结厂长期运转的设备,且无替换设备需要保证平稳安全运行,尽早发现问题提早解决可有效降低设备故障率,提高经济效益。我们通过运用SPM HD技术比振动技术提早发现设备故障尽早解决从而提高设备完好率。


三、西马力解决方案


(1除尘风机为根据,我们的经验是:由于Hdm值轴承损伤11良好(-19-21为绿色良好),Hdc值轴承润滑-1良好 (-19-21为绿色良好),轴承良好。由于厂内此类风机很多,使用仪器测量经济性较好,对于重要设备建议采用在线监测

(1)客户口碑:SPM HD办法能使测量结果异常清晰,频谱和时域信号也很清晰干净。在现场测试中有滚动体和保持架早期故障以及松动问题。

四、现在我们以烧结机除尘风机作为实例,以下是通过轴承信号变化反映出轴承和轴系问题。经SPM HD技术检测。

烧结机除尘风机

1#烧结机机尾除尘风机从动端症状:滚动体和保持架故障

严重程度:滚动体磨损、保持架有划痕

处理建议:

对于滚动体问题,无需处理设备可运行,定期测量观察变化,速度值长期高位运行时需择机检查更换轴承。

对于保持架问题,由于保持架承载能力较弱,需多注意一旦发现调制信号边带幅值升高较大需尽早更换。

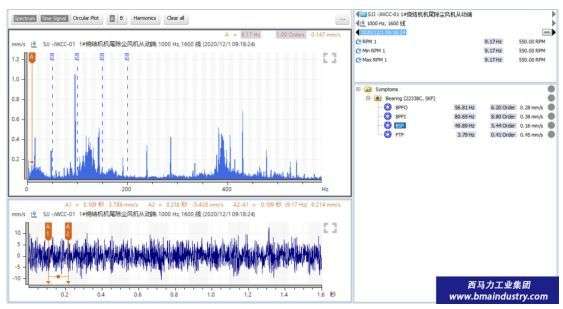

翡翠电机检测仪参数图1

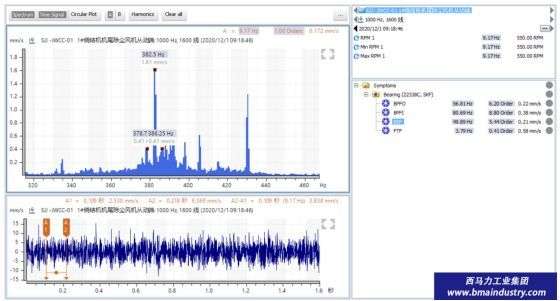

 翡翠电机检测仪参数图2

2#烧结机增压风机从动端

症状:不平衡和松动

严重程度:一般

处理建议:还可以运行,会造成轴承寿命缩短振动加剧。1倍频高不平衡;5倍频高松动问题。

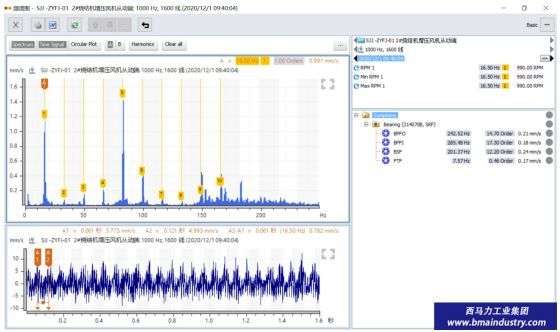

翡翠电机检测仪参数图3

( 90.3% ) ( 9.7 % )
