贵阳北控水务有限责任公司北郊水厂回水泵运行状态应用案例

发布于:2022年03月17日 作者:西马力 阅读:352


检测地点:北郊水厂内

检测工具:设备状态综合分析系统SPM Leonova Emerald

检测目的:对回水泵进行运行状态检测,掌握设备运行状况。

检测技术:冲击脉冲技术(采用冲击脉冲测试,可以提早到3-6个月发现轴承的故障,直接发现轴承早期、中期、晚期故障,润滑是否良好;通过冲击脉冲频谱分析,很容易分清是齿轮问题还在轴承问题。)、振动检测技术、圆坐标技术。



检测设备及基本状况:

设备名称

设备状况

页码

2#回水泵

继续运行

6


检测数据及结果附后:

设备参数:

序号

检测功率(KW)

输入转速(RPM)

轴承型号



1


1450

6307





测点布置图:


2#回水泵

2022年2月检测数据:


振动测试(0-1000Hz)

冲击脉冲测试

备注

位移μm(PP)

速度mm/s

(RMS)

加速度ms2

(P)

冲击值

(HDm/HDc)

测点1:电机端驱动端轴承

左侧

4.43

1.36

1.65

11/-3


后中侧




右侧

6.27

1.48

2.10

测点2:水泵

左侧

31.18

1.68

1.04

26/7

从正对测点布置图看

后中侧




右侧

13.99

1.30

0.82



l 测点2频谱:

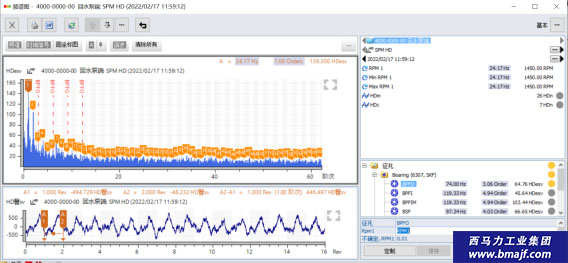

冲击脉冲频谱:




从冲击脉冲频谱来看,无轴承的故障征兆,值处在绿区,说明轴承良好。

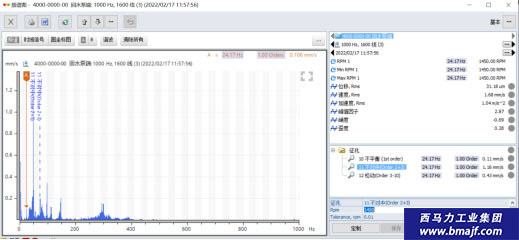

振动速度频谱:

l 测点2频谱:image.png

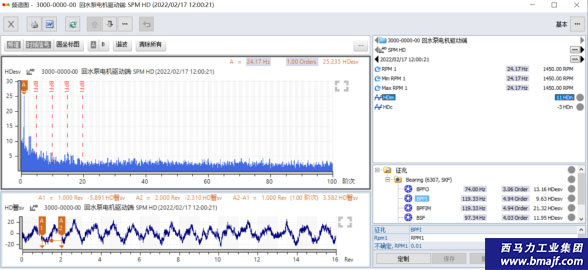

冲击脉冲频率:

从冲击脉冲频谱来看,没有轴承故障征兆,但能看到转频谐波信号,说明轴承有松动。

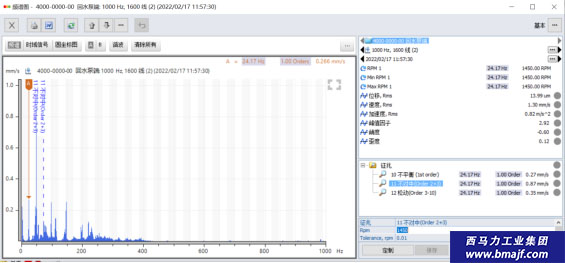

振动速度频谱:

结合电机和水泵端测试数据来看,按照ISO10816振动标准振动速度值较小,说明设备整体性能良好。从振动速度频谱来看,有转频2倍、3倍、4倍等谐波信号,2倍为主,说明设备连接对中稍差。



结论:在没有历史数据,结合已测得仅有的数据前提下得出如下结论:(详见以上分析报告)

1、状态良好。

建议:继续运行。



( 92.6% ) ( 7.4 % )
