某矿业轴承检测应用案例-西马力仪器

项目单位：辽宁某矿业公司

设备名称：两台风机和一台辊压机

监测类型：冲击脉冲和振动监测

基本概述

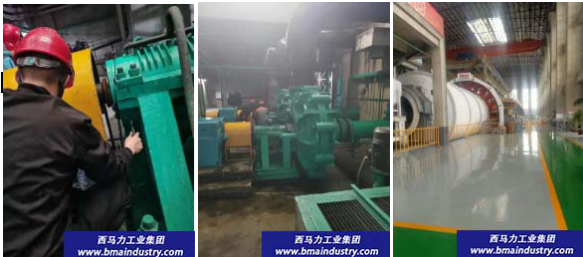

采用西马力SPM手持仪器LEONOVA EMERALD在风机、辊压机两种设备上进行状态监测；本次测试中采用了SPM应用的冲击脉冲技术和振动测试手段，分别测量了3台设备：两台风机轴承和一台辊压机轴承，SPM冲击脉冲技术主要针对检测设备的轴系问题，尤其是轴承的早期故障问题；

测量结果分析：经过测量和现场分析判断如下

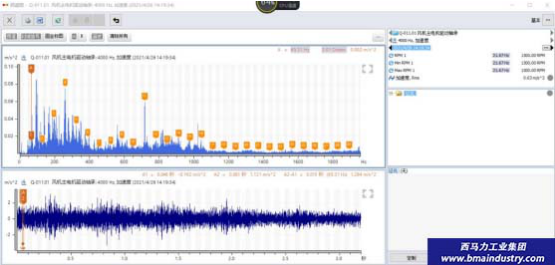

①靠前台风机主电机驱动侧轴承滚动体和保持架有磨蹭现象。

②第二台风机轴承无明显异常。

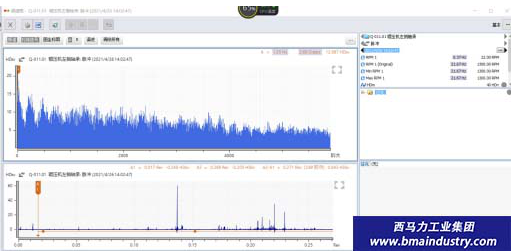

③辊压机左侧轴承数据有明显轻微冲击数据，怀疑左侧轴承外圈有轻微点蚀损伤；

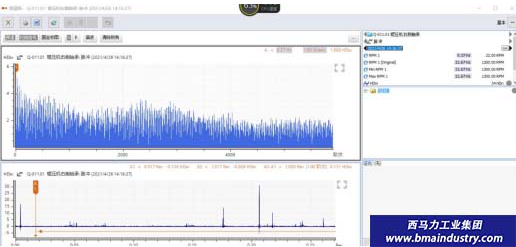

④辊压机右侧无明显异常，因辊压机轴承特殊，而且无基础数据值，无法当场做数据对比，但可以通过长期的冲击脉冲测量通过数据趋势分析出它所处的状态。

翡翠LEONOVA EMERALD有如下功能

1. 高性能的振动分析

2. 现场动平衡

3. 数据持续采集功能

4. 轴承监测（高频加速度包络分析、较好的有评判标准的HDm/HDc轴承监测）

5. 高清倍频追踪

6. 通道分析

7. 敲击试验

8. 电机故障监测

9. 耳机听诊

10. 齿轮故障分析

使用设备状态分析系统能带来很多好处

1.实现快速浏览判断设备状态

2.专业的分析软件，出色的用户交互体验

3.报警及故障统计

4.设备状态一目了然

5.趋势图+频谱+时域分析：诊断各类设备故障

6.标准症兆库，帮助诊断故障根源

7.齿轮箱分析技术：圆坐标
