【精】轧机考克斯应用案例(轴承)

发布于:2021年07月27日 作者:西马力 阅读:557

一、轧机考克斯轴承早期故障


1.技术应用范围:通过使用较新研发的SPM高分辨率办法(SPM HD),我们已经可以展现以前不可能观察到的高频信号。

SPM HD基于防磨轴承或皮带中的转动体和滚道接触面产生的波形持续时间较短的实际情况。像剥落和碎裂这样的损伤,当转动体经过有损伤的区域时,由于金属和金属之间的碰撞、抵触,则会产生很高数量的弹性波。使用对这样的弹性波非常敏感的传感器,则可以记录并量化这些波形。传感器需长期安装,可打孔安装,也可在轴承套上埋孔安装,或用胶粘贴在表面。要达到较佳效果的话,传感器需安装在靠近轴承负载区附近。

2.使用产品及型号:便携式仪器翡翠

翡翠轴承检测仪

3.客户方设备主要问题:考克斯是轧线运转的重要设备,且无替换设备需要保证平稳安全运行,尽早发现问题提早解决可有效降低设备故障率,提高经济效益。我们通过运用SPM HD技术比振动技术提早发现设备故障尽早解决从而提高设备完好率。

4.西马力解决方案:

4.1以轧机考克斯为根据,我们的经验是:由于Hdm值轴承损伤11良好(-19-21为绿色良好),Hdc值轴承润滑-1良好 (-19-21为绿色良好),轴承良好。由于轧线风机较多,使用仪器测量经济性较好,对于粗轧、中轧和精轧等减速箱重要设备建议采用在线监测

4.2客户口碑:SPM HD办法能使测量结果异常清晰,频谱和时域信号也很清晰干净。在现场测试中有滚动体和保持架早期故障以及松动问题。

4.3现在我们以轧机考克斯作为实例,以下是通过轴承信号变化反映出轴承和轴系问题,经SPM HD技术检测。


二、轧机考克斯

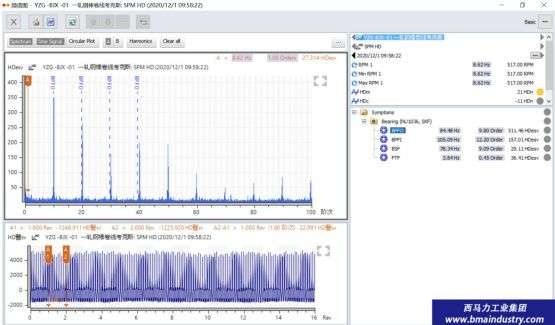

一轧钢棒卷线考克斯

1.症状:外环故障

2.严重程度:外环早期故障轻微,齿轮良好。

3.处理建议:可以运行,定期测量观察变化,Hdm值长期保持35以上运行及有不断增长趋势就需要更换轴承了。

轴承检测仪预警参数

( 92.6% ) ( 7.4 % )
