花都宝井汽车板材清洗油净化案例

发布于:2022年06月23日 作者:西马力 阅读:224

1、情况分析

一般在汽车制造工艺中,钢板进行冲压之前采用清洗机对钢板进行清洗,以保证冲压产品质量。清洗油,用油量约4500L。油箱内有多层隔板,清洗回油经自然沉降再经过层层溢流后回流到较干净的油箱隔层内,清洗油泵从较干净的油箱隔层内取油,清洗油经过滤芯过滤后再进入清洗机内对钢板进行清洗。

目前生产中,由于清洗油污染严重,导致现有的滤芯经常堵塞,滤芯使用成本很高,以及锌粉对清洗板材的的质量影响。

2、解决方案

2.1、方案介绍

根据宝井清洗机现场情况,由于清洗油污染速度快,现有的过滤系统负荷大,造成滤芯频繁堵塞,滤芯使用成本高,以及板材中锌粉对清洗板材质量的要求,同时影响正常生产运行。所以需要加强对油液的净化,提高净化能力,减轻现有过滤系统的负荷,延长滤芯更换周期,确保生产正常运行。推荐两种方案供参考。

方案一:每个清洗油箱上安装一套在线旁路净化系统,采用2台性能技术沉淀FED-40F(分别装在污油箱,净油箱)离心式净油机对油液进行24H/D连续净化,

方案二:采用一台:FED-40F(安装在污油箱),一台:FED-22F(安装在净油箱)离心式净油机对油液进行24H/D连续净化改善现有的净化能力,提高油液的清洁度,改善清洗板材的质量。(FED-40F装在污油箱,FED-22F安装在净油箱)



离心式净油机参数

产品型号

净化精度

微米

处理量

L/min

使用功率

KW

进口压力

Mpa

FED-40F

0.26

40

1.5

0.6-0.7

FED-22F

0.26

22

0.75

0.6-0.7



2.2、工作原理

离心式净油机是依据离心力原理去除油液中的污染物。在离心式净油机中有一个关键部件双喷式中心转子,通过它将由油液所产生的压力转化为转子的驱动力,驱动转子高速旋转。它的转速能在6000rpm以上,所产生的离心力约为重力的2000倍以上,因为油与污染物的比重不同,所产生的离心力大小不一样,颗粒无论大小都可以被取出。坚硬而锋利的磨损性之金属杂质,加上那些使零件磨损或使润滑油变质的污染物,即使是0.26um那样的大小颗粒,亦能被取出。




离心分离器示意图



油液自油箱经过油泵加压(0.6~0.7Mpa)后从离心分离器入口进入离心分离器内部,如图所示,油液首先充满离心分离器转子内部,转子内部压力增大,然后一定压力的油液从转子下部两个对置的喷嘴喷出,转子在喷射反作用力下开始旋转,转速不断加大,直至较终转速稳定。油液中的颗粒污染物在离心力的作用下被甩向转子内壁,较终沉积在转子内壁的衬纸上,净化后的油液从离心分离器的底部返回油箱。

2.3、技术优势

净油机独立安装油箱上,采用在线旁路连续净化方式,实时去除油液中的污染物,不影响系统的正常使用。由于离心式净油机是通过离心力将污染物从油中去除,是一个纯物理过程,不会改变油的成份,不影响油的性能指标。而且和其他净油设备相比,离心式净油机还具备以下优点:

1、采用国外专利技术,主机从德国进口,性能优异。

2、无滤芯,无需耗材,使用寿命在5年以上。

3、体积小巧,节省安装空间,便于安装。

4、简单的构造,独特的油压驱动原理,无易损件设计,运行可靠性高,故障率很低。

5、净化精度高,达到0.26微米。

6、净化范围广,能够清除其他滤油机除不了的小颗粒杂质、胶质、油泥等。

7、整机功率小,低耗能。

8、安装、拆卸简单方便,清理时间短,只需5分钟。

9、干式排污,污渣呈块状、饼状或稠糊状,排污时没有油的损耗。

2.4、安装说明

现场有两个清洗油箱需要安装净油机,分别命名为A和B,A油箱大小2.5立方,净油机从污油箱吸油(即现有过滤系统吸油口旁边),过滤之后回到污油箱,这样可以减少现有过滤系统滤芯的使用量,同时可以减少进入清洗系统的杂质,保证清洗质量;B油箱大小3个立方,净油机从现有过滤系统吸油口附近吸油,过滤之后回到污油箱,通过过滤污油箱的油,保证进入现有过滤系统的杂质减少,减少滤芯的使用量,同时可以减少进入清洗系统的杂质,保证清洗质量。



3、 现场使用情况

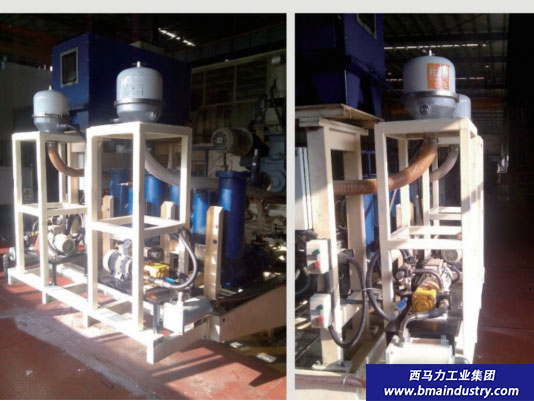

现场采用一台清洗机安装两台离心机,分别用来过滤油箱脏油和净油两个隔层的油。使用后效果客户比较满意。



( 94.4% ) ( 5.6 % )
