采用西马力SPM便携式仪器翡翠在某煤业烯烃厂对挤出机齿轮箱进行状态监测。采用了SPM应用的高清冲击脉冲技术SPMHD，详细监测了齿轮箱输入轴、中间轴、L轴、R轴、 扭力轴、平衡轴各轴承位的冲击脉冲的数据。

说明：“阶次”：测点所在轴系的频率。例如中间轴转速600RPM，则1阶次为600RPM/60秒=10Hz。

特别说明：使用仪器为西马力设备状态综合分析仪器翡翠。

一3线308-01端子箱序号0、序号8传感器线路故障

1.端子箱序号：4

L轴近电机端时域及频域图。齿轮啮合正常，未出现轴承故障频率，润滑良好。

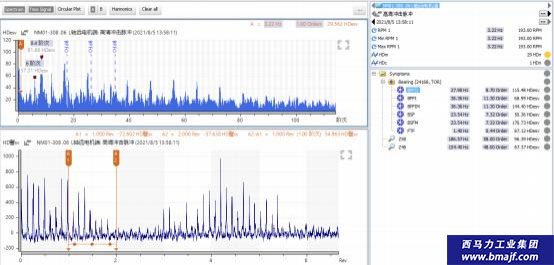

2.端子箱序号5：L轴远电机端时域及频域图，存在轴承外环早期征兆，值不高，疑似轴承外环的早期压痕，需要持续关注。轴承润滑良好。

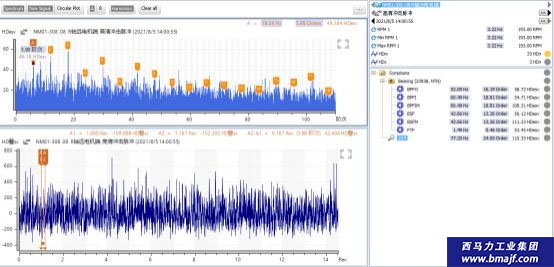

3.端子箱序号6：R轴近电机端时域及频域图。出现5.98阶次及其倍频信号。非轴承故障频率，关注即可。轴承润滑良好。

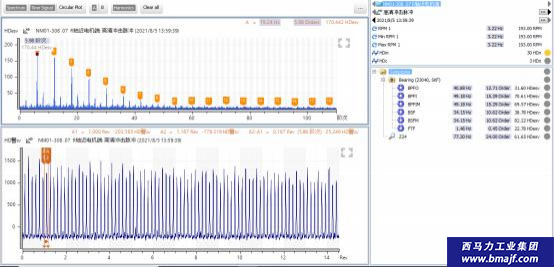

4.端子箱序号7：R轴远电机端时域及频域图。同上图一样，也出现5.98阶次及其倍频信号。关注即可。轴承无故障，润滑良好。
